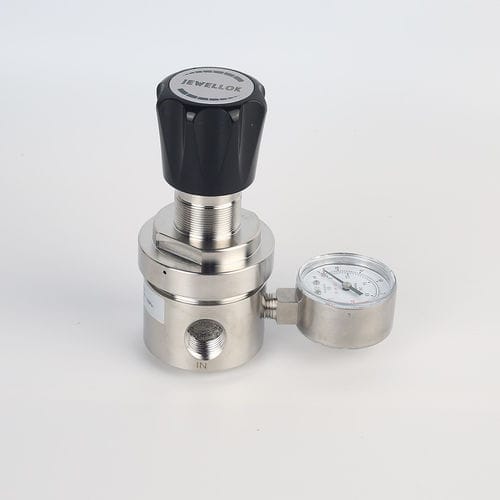

Druckregler für Propan JSR Seriesfür StickstoffSauerstoffMembran
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Medium
- Sauerstoff, für Stickstoff, für Propan
- Technologie
- Membran
- Stufenanzahl
- einstufig
- Material
- verchromter Messing, aus Edelstahl 316L, aus Edelstahl 316
- Anwendung
- Hochdruck, Labor, für die Druckkalibration, für Test
- Weitere Eigenschaften
- Leitung, mit Filter
- Druck
Min: 1 bar
(14,5 psi)Max: 100 bar
(1.450,38 psi)- Öffnungsdurchmesser
21 mm
(0,827 in)- Temperatur
Min: -30 °C
(-22 °F)Max: 74 °C
(165,2 °F)
Beschreibung
Produkteigenschaften
Typische Anwendungen
Abmessungen
Maße in mm sind in den Produktabbildungen angegeben (siehe Maßbilder).
Technische Daten
Typ: einstufig
Einlassdruck P1: max. 100 bar
Ausgangsdruck P2: 1 / 2 / 4 / 8 / 10 / 20 / 35 / 50 bar
Materialien:
Reglergehäuse: siehe Bestellinformationen
Ventilsitz: PCTFE
Membran: Hastelloy® C276; PTFE + Neopren (NP-Option)
O-Ring: Viton® (FKM) (Option: Kalrez® (FFKM))
Filter: SS 316L
Ein- und Auslässe: siehe Bestellinformationen
Temperaturbereich: -30℃ bis +74℃
Leckrate (zur Atmosphäre): 1×10⁻⁸ mbar·l/s He
Leckrate (über Sitz): 1×10⁻⁶ mbar·l/s He
Durchsatzkapazität: Cv = 1.7
Gewicht: 2.8 kg
Durchfluss- und Bestellinformationen
Durchflussdiagramme und Bestellabbildungen sind in den Produktbildern enthalten. Bei Mischgasen bei Bestellung Zylinderanschlussstandard und Gewinde angeben.
Technische Spezifikationen
- Für Reihen- und Bedienfeldmontage geeigneter Druckregler
- Messingkörper verchromt für inerte, reaktive, brennbare und oxydierende Gase und Gemische bis Reinheit 6.0
- Gehäuse und Deckel aus Edelstahl 316L für korrosive Gase
- Flexible 4-Port-Konfiguration
- Stabiler Ausgangsdruck
- Einfache Begrenzung des Ausgangsdrucks per Handrad
- Einlassfüllung
- Für den Einsatz mit Sauerstoff geprüft
Typische Anwendungen
- Bauteilprüfungen
- Kalibriersysteme
- Druckregelung im Labor
- Hochdruck-Probenahmesysteme
- Service- und Prüfausrüstung
Abmessungen
Maße in mm sind in den Produktabbildungen angegeben (siehe Maßbilder).
Technische Daten
Typ: einstufig
Einlassdruck P1: max. 100 bar
Ausgangsdruck P2: 1 / 2 / 4 / 8 / 10 / 20 / 35 / 50 bar
Materialien:
Reglergehäuse: siehe Bestellinformationen
Ventilsitz: PCTFE
Membran: Hastelloy® C276; PTFE + Neopren (NP-Option)
O-Ring: Viton® (FKM) (Option: Kalrez® (FFKM))
Filter: SS 316L
Ein- und Auslässe: siehe Bestellinformationen
Temperaturbereich: -30℃ bis +74℃
Leckrate (zur Atmosphäre): 1×10⁻⁸ mbar·l/s He
Leckrate (über Sitz): 1×10⁻⁶ mbar·l/s He
Durchsatzkapazität: Cv = 1.7
Gewicht: 2.8 kg
Durchfluss- und Bestellinformationen
Durchflussdiagramme und Bestellabbildungen sind in den Produktbildern enthalten. Bei Mischgasen bei Bestellung Zylinderanschlussstandard und Gewinde angeben.
Technische Spezifikationen
- Modellfamilie: JSR-3L & JSR-3LP Series
- Montage: für Reihen- und Bedienfeldmontage
- Bauweise: einstufiger Regler
- Max. Einlassdruck: 100 bar
- Wählbare Ausgangsdrücke: 1, 2, 4, 8, 10, 20, 35, 50 bar
- Verfügbare Gehäuse: Messing (verchromt) oder SS 316L (für korrosive Gase)
- Ventilsitzmaterial: PCTFE
- Membranoptionen: Hastelloy® C276 oder PTFE+Neopren (NP-Option)
- O-Ring-Optionen: Viton® (FKM) Standard; Kalrez® (FFKM) optional
- Filtermaterial: SS 316L
- Konfiguration: flexible 4-Port-Konfiguration
- Betriebstemperaturbereich: -30℃ bis +74℃
- Dichtheit: bis 1×10⁻⁸ mbar·l/s He zur Atmosphäre; 1×10⁻⁶ mbar·l/s He über den Sitz
- Durchsatzkapazität: Cv = 1.7
- Gewicht: ca. 2.8 kg
- Merkmale: stabiler Ausgangsdruck, einfache Begrenzung per Handrad, Einlassfüllung, für Sauerstoffdienst getestet
