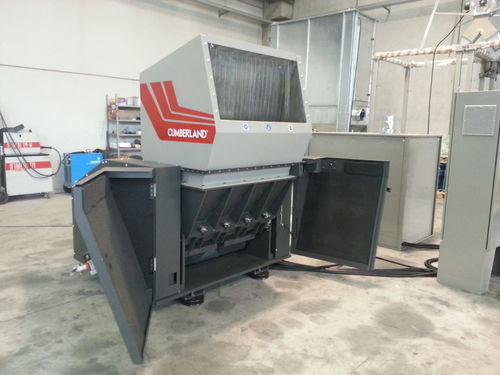

Messergranulator C-40100-3K

Rotorluftgekühlter Heißabschlagfür Kunststoffabfall

PRODUKTÜBERSICHT

Cumberland inside. Schneidgranulator Modell C-40100-3K, schallgedämmt, mit Einfüllöffnung 510 x 1.000 mm und Rotor Ø 419 mm. Entwickelt für kontinuierliche Zerkleinerung von Kunststoffen in industriellen Anwendungen; geschätzte Leistung 700–1.200 kg/h abhängig von Material und Sieb.

Merkmale

• Modell: C-40100-3K
• Einfüllöffnung: 510 x 1.000 mm
• Rotordurchmesser: 419 mm
• Rotor­drehzahl: 450 rpm
• Motor: 30 kW TEFC IP55 A.C., auf einstellbarer Gleitschiene montiert
• Netzanschluss: 380 V, 3 Phasen, 50 Hz
• Geschätzte Produktion: 700–1.200 kg/h

Trichter

Frontbeladung oder Bandzuführung; Trichter vollständig schallgedämmt. Drei Polyurethan-Klappen reduzieren Schallleckagen und verhindern Materialrückwurf aus der Schneidkammer. Servo-unterstütztes manuelles Kipp-System für Reinigung und Wartung.

Schneidkammer

Aus bolzengelagerten Bauteilen für schnellen Austausch gefertigt. Lageraußenlagerung verhindert Kontamination durch Staub und Flüssigkeiten. Zwei feste, wendbare Messer mit Verschleißkompensation. Innenflächen fein bearbeitet zur vereinfachten Reinigung. Frontales Einstellsystem für die festen Messer (EasyAccess Cumberland).

Rotor

Offener, selbstkühlender Rotor mit ausgewogenem Zentralachs­system und massiven Messersitzen. Doppelter Schnittwinkel mit Scherwirkung für bessere Effizienz, weniger Lärm und geringeren Energieverbrauch. Zwei nebeneinander angeordnete Drehscheiben reduzieren das Aufwickeln von faserigen Materialien. Interne Lamellen kühlen Seitenwände und Lager.

Messergehäuse

Rotor und Gehäuse der drei rotierenden Messer aus hochchrom- und kohlenstoffhaltigem Stahl mit exklusiver CUMBERLAND-Oberflächenbehandlung zur Abriebfestigkeit. Rotationsmesser mit hochfesten Schrauben befestigt, Material K110 (58 HRC).

Sieb

Hinten angeschlagenes Sieb mit Gasdruckdämpfer zur einfachen Reinigung und Wartung. Wendbares Sieb in verschiedenen Größen erhältlich.

Grundrahmen

Maschinenrahmen aus dickwandigem Stahl mit antivibrationslagern für die Schneidkammer. Zugangstür und Motorabdeckung aus isolierendem, schallabsorbierendem Material.

Austrag

Sammelschublade zur Anbindung an Absaugsysteme, mit seitlichen Führungen für einfache Montage und Reinigung.

Motor

30 kW TEFC IP55 Wechselstrommotor auf einstellbarer Gleitschiene zur Riemenspannung.

Antriebsteile

Rotorantrieb über Schwungrad-Pulley mit hoher Trägheit. Kraftübertragung mittels Keilriemen. Vorbereitung zur Montage einer zweiten Schwungscheibe. Rotordrehzahl: 450 rpm.

Sicherheit

Bewegungssensor stellt sicher, dass der Rotor ruht, bevor die Wartungstür geöffnet werden kann. Front-Not-Aus und Sicherheitsmikroschalter. Relais im Schaltschrank prüft die Funktion der Sicherheitseinrichtungen. Verriegelungsschlüssel ermöglicht Arretierung des Rotors für Messerwechsel.

Schaltschrank

IP55-Steuerungsschrank mit allen Komponenten für Betrieb und Schutz. Stern-Dreieck-Anlauf, Niederspannungs-Steuerkreis. Netz: 380 V – 3 Phasen – 50 Hz.

Unfallverhütung

Maschine mit Sicherheitsaufklebern und Benutzer- bzw. Wartungsanleitung. Ausführung nach CE-Normen.

Geschätzte Produktion

700–1.200 kg/h abhängig vom Material und Siebdurchmesser.

Technische Daten

• Modell: C-40100-3K
• Einfüllöffnung: 510 x 1.000 mm
• Rotordurchmesser: 419 mm
• Rotor­drehzahl: 450 rpm
• Motor: 30 kW TEFC IP55 A.C., einstellbare Gleitschiene
• Netz: 380 V, 3 Phasen, 50 Hz
• Geschätzte Produktion: 700–1.200 kg/h (je nach Material und Sieb)
• Material rotierende Messer: K110 (58 HRC)
• Gehäuse: hochchrom‑/kohlenstoffhaltiger Stahl mit CUMBERLAND‑Behandlung
• Kühlung: Rotor mit internen Lamellen
• Schallreduzierung: schallgedämmter Trichter mit 3 Polyurethan‑Klappen
• Austrag: Sammelschublade für Absaugung
• Sieb: wendbares Sieb, hinten angeschlagen mit Gasdämpfer
• Antrieb: Schwungrad‑Pulleye, Keilriemen, Vorbereitung für zweite Schwungscheibe
• Sicherheit: Bewegungssensor, Not‑Aus, Sicherheitsmikroschalter, Verriegelungsschlüssel
• Schaltschrank: IP55, Stern‑Dreieck‑Anlauf
