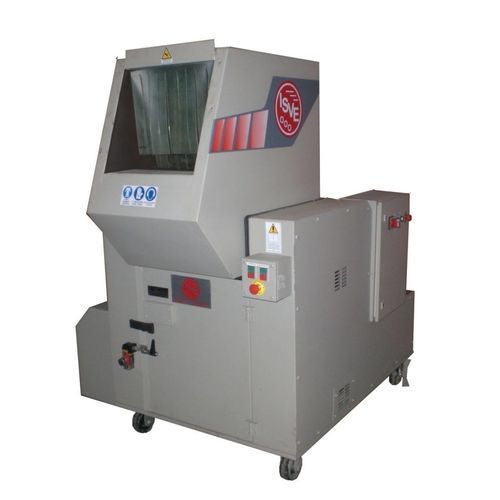

Stranggranulator C-3045

MesserRotorfür Kunststoffe

Übersicht
Schergranulator C-3045 für industrielle Zerkleinerungs- und Recyclinganwendungen. Cumberland inside. Schallgedämmter Einfülltrichter 300×450 mm und Rotor Ø 250 mm, ausgelegt für sperrige und faserige Materialien.

Merkmale

• Trichter: Frontbeschickung, geeignet für Förderbandzufuhr, vollständig schallgedämmt. Drei Polyurethan-Lamellen reduzieren Schallleckage und verhindern Materialrücksprung. Servounterstützte manuelle Kippvorrichtung mit Gasdämpfer für sichere Handhabung.
• Schnittkammer: Verschraubte und gesicherte Konstruktion für schnellen Austausch von Bauteilen. Lagerauflagern außerhalb der Schnittkammer zum Schutz vor Staub- und Flüssigkeitskontamination. Zwei feste, umkehrbare Messer in verschleißkompensierenden Sitzungen. Innenflächen fein bearbeitet zur Erleichterung der Reinigung. Frontale Einstellung der festen Messer mittels 'EasyAccess Cumberland'.
• Rotor: Offener, selbstkühlender Rotor mit ausgewuchteter Zentralwelle und robusten Messerträgern. Doppelter Schnittwinkel mit Scherwirkung für bessere Schneidleistung, geringere Geräuschentwicklung und niedrigeren Energiebedarf. Rotorgeometrie reduziert Rückpraller bei voluminösen Teilen. Zwei nebeneinander angeordnete rotierende Scheiben verhindern das Aufwickeln faseriger Materialien; Innenrippen unterstützen die Kühlung von Seitenwänden und Lagern.
• Messergehäuse: Rotor und Gehäuse der 3 rotierenden Messer aus hochchrom-/kohlenstoffhaltigem Stahl mit exklusiver CUMBERLAND-Behandlung für erhöhte Verschleißfestigkeit. Rotormesser verschraubt mit hochfesten Schrauben, Material K110 (ca. 58 HRC).
• Sieb: Hinter angeschlagene Siebabstützung mit Gasdämpfer zur erleichterten Reinigung und Wartung. Wende-Siebe in verschiedenen Größen verfügbar zur Anpassung der Korngröße.
• Grundrahmen: Stabiler Stahlrahmen mit antivibrativen Lagerauflagen für die Schnittkammer. Zugangstür und Motorgehäuse mit isolierendem und schallabsorbierendem Material ausgekleidet.
• Entladung: Auffangschublade für Anschluss an Absaugsystem, mit seitlichen Führungen für einfachen Einbau und Reinigung.
• Motor: 11 kW TEFC, IP55, auf verstellbarer Gleitschiene zur Riemenspannung montiert.
• Antriebsteile: Rotor angetrieben durch Schwungrad-Riemenscheibe mit hoher Trägheit; Übertragung mittels Keilriemen. Vorbereitung für zweiten Schwungrad. Rotordrehzahl: 450 rpm.
• Sicherheit: Bewegungsmelder gewährleistet Stillstand des Rotors vor Öffnung der Serviceklappe. Front-Not-Halt, Sicherheitsmikroschalter und Relais zur Überwachung der Sicherheitssysteme. Drehschlüssel zum Arretieren des Rotors beim Messerwechsel.
• Schaltschrank: IP55-Steuerungsschrank mit Komponenten für den Betrieb, Stern-Dreieck-Anlauf und Niederspannungssteuerung. Stromversorgung: 380 V, 3 Phasen, 50 Hz.
• Unfallverhütung: Lieferung mit Sicherheitsaufklebern und Betriebs- sowie Wartungsanleitung. Ausführung gemäß CE-Normen.
• Geschätzte Leistung: 250–400 kg/h, abhängig von Material und Sieböffnung.

Technische Daten

• Modell: C-3045
• Einfülltrichter: 300 × 450 mm
• Rotordurchmesser: 250 mm
• Rotordrehzahl: 450 rpm
• Motor: 11 kW TEFC, IP55
• Stromversorgung: 380 V, 3 Phasen, 50 Hz
• Antrieb: Keilriemen; Rotor angetrieben durch Schwungrad-Riemenscheibe; vorbereitet für zweiten Schwungrad
• Rotormesser: K110-Stahl, ca. 58 HRC; verschraubt
• Schnittkammer: verschraubte/gesicherte Konstruktion; Lagerauflagern außerhalb der Kammer
• Lärmreduzierung: schallgedämmte Trichter; schallabsorbierende Materialien an Zugangstür und Motorgehäuse; 3 Polyurethan-Lamellen
• Entladung: Auffangschublade für Absaugung
• Sicherheit: Bewegungsmelder, Not-Halt, Sicherheitsmikroschalter, Drehschlüssel
• Leistung geschätzt: 250–400 kg/h (material- und siebabhaengig)
• Konformität: CE
