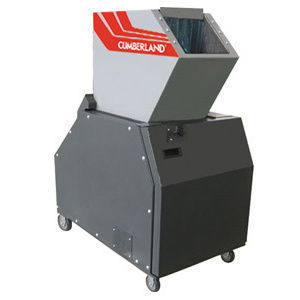

Rotor-Granulator C-2545

Messerfür Kunststoffefür die Kunststoffindustrie

Übersicht
Industrieller Klingen-Granulator Modell C-2545 zur Zerkleinerung von Kunststoffen und anderen Materialien. Cumberland inside. Schalldämmende Einfülltrichter 300×450 mm mit Rotor Ø 250 mm; robuste Bauweise für Dauerbetrieb.

Eigenschaften
Klingen-Granulator C-2545 mit leicht zugänglicher Schnittkammer, reversiblen Messern und modularen Komponenten für schnelle Wartung.

Einfülltrichter
Frontbeladbarer, vollständig schallgedämmter Trichter. Zwei Polyurethan-Klappen reduzieren Schallabstrahlung und verhindern Materialrückwurf aus der Schnittkammer. Servounterstützte manuelle Kippvorrichtung mit Gasdämpfer für kontrolliertes Öffnen.

Schnittkammer
Schnittkammer mit verschraubten und gesteckten Teilen ausgeführt, um den schnellen Austausch verschlissener Komponenten zu ermöglichen. Lageraugen außerhalb der Kammer angeordnet, um Kontamination zu vermeiden. Zwei feste, reversible Messer mit Verschleißausgleich. Innenflächen präzise bearbeitet, um die Reinigung zu erleichtern. Frontales Einstellsystem für die festen Messer: EasyAccess Cumberland.

Rotor
Offener, selbstkühlender Rotor mit ausgewogener Mittelachse und verstärkten Messerträgern. Doppelter Schneidwinkel mit Scherwirkung für höhere Schnittleistung, geringere Geräuschentwicklung und niedrigeren Energieverbrauch. Rotor mit zwei seitlichen Scheiben gegen Verwicklungen fadenförmiger Materialien. Innere Lamellen sorgen für zusätzliche Kühlung der Seitenwände und Lager.

Messergehäuse
Rotor und Gehäuse der drei rotierenden Messer aus hochchrom- und kohlenstoffhaltigem Stahl, Cumberland-behandelt für hohe Abriebfestigkeit. Rotormesser mit hochfesten Schrauben befestigt, Material K110 (58 HRC).

Sieb
Mit einer hinteren Scharnierbefestigung versehene Siebhalterung für einfache Reinigung und Wartung. Wende-Siebe in verschiedenen Maschenweiten zur Anpassung der Austragsgröße verfügbar.

Grundrahmen
Massiver Stahlgrundrahmen mit antivibrationsauflagen für die Schnittkammer. Zugangstür und Motorgehäuse aus isolierenden und schallabsorbierenden Materialien zur Reduzierung der Geräuschübertragung.

Austrag
Sammelschublade zur Anbindung an eine Absaugung; mit Seitenführungen für einfache Montage und Reinigung.

Motor
7,5 kW TEFC IP55 Wechselstrommotor auf einstellbarer Schlittenmontage zur Riemenspannung und Ausrichtung.

Antriebsbauteile
Rotorantrieb über eine Schwungrad-/Riemenscheibe mit hoher Trägheit. Kraftübertragung mittels Keilriemen. Vorbereitung für den Einbau eines zweiten Schwungrads. Nenndrehzahl Rotor: 450 rpm.

Sicherheit
Bewegungssensor stellt sicher, dass der Rotor stillsteht, bevor die Serviceklappe geöffnet werden kann. Front-Not-Aus-Taster und Sicherheitsmikroschalter. Spezielles Relais im Schaltkasten überwacht die Funktion der Sicherheitskreise. Drehsperrschlüssel ermöglicht das Arretieren des Rotors für den Messertausch.

Schaltschrank
IP55-Schaltschrank mit Niederspannungssteuerung und Stern-Dreieck-Anlauf. Ausgelegt für 380 V, 3~ 50 Hz.

Unfallverhütung
Maschine mit Sicherheitsaufklebern und Betriebs-/Wartungsanleitung. Ausführung nach CE-Vorgaben.

Geschätzte Leistung
Ca. 150–250 kg/h, abhängig vom Zufuhrmaterial und der Sieböffnung.

Technische Daten

• Modell: C-2545
• Einfülltrichter: 300 × 450 mm
• Rotor-Ø: 250 mm
• Rotordrehzahl: 450 rpm
• Motor: 7,5 kW TEFC, IP55, A.C.
• Stromversorgung: 380 V, 3 Phasen, 50 Hz
• Geschätzte Leistung: 150–250 kg/h (abhängig von Material und Sieb)
• Messer: K110, Härte 58 HRC, reversibel
• Messergehäuse: hochchrom-/kohlenstoffhaltiger Stahl mit Cumberland-Behandlung
• Antrieb: Schwungrad-Riemenscheibe mit hoher Trägheit, Keilriemen; vorbereitet für zweites Schwungrad
• Schnittkammer: verschraubte/gestiftete Bauweise, externe Lagerhalter, frontale EasyAccess-Einstellung
• Austrag: Sammelschublade für Absauganschluss
• Sicherheit: Bewegungssensor, Not-Aus, Sicherheitsmikroschalter, Drehsperrschlüssel für Messertausch
• Schaltschrank: IP55, Stern-Dreieck-Anlauf, Niederspannungssteuerung
