Granulator / luftgekühlter Heißabschlag C-4070-3K

RotorTrockenMesser

Übersicht

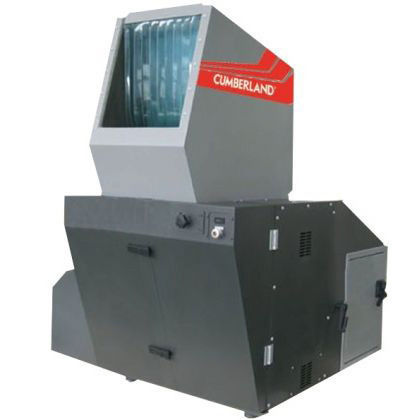

CUMBERLAND inside. Insonorisierter Schneidgranulator Modell C-4070-3K mit Einfüllöffnung 510×700 mm und Rotor Ø419 mm, ausgelegt für die Zerkleinerung voluminöser Kunststoffteile.

Trichter
Trichter für Frontbeschickung oder zur Integration mit einem Förderband, vollständig schallisoliert.

• Nr. 3 Polyurethan-Klappen zur Reduzierung von Schallleckage und zur Vermeidung des Rückwurfes von Material aus der Schneidkammer.
• Servounterstütztes manuelles Kipp-System für einfache Reinigung und Wartung.

Schneidkammer
Ausführung mit verschraubten und gesicherten Bauteilen für schnelle Instandsetzung. Lagerträger außerhalb der Schneidkammer zum Schutz vor Staub- und Flüssigkeitskontamination. Zwei feste, wendbare Messer mit Verschleißausgleich. Alle Innenflächen präzise bearbeitet zur erleichterten Reinigung. Frontzugang für die Einstellung der festen Messer („EasyAccess CUMBERLAND“).

Rotor
Offener, selbstkühlender Rotor mit ausgewogener Mittelachse und robusten Messerträgern. Doppelschnittwinkel mit „Schereffekt“ für höhere Leistung, geringere Geräuschentwicklung und niedrigeren Energieverbrauch. Rotor- und Kammergeometrie verbessert das Erfassen voluminöser Teile und minimiert Rückpraller. Rotor seitlich mit zwei rotierenden Scheiben montiert, um das Aufwickeln faseriger Materialien zu verhindern. Innere Leitbleche sorgen für Kühlung der Seitenwände und Lager.

Messergehäuse
Rotor und Gehäuse der drei rotierenden Messer aus hochlegiertem Chrom-Kohlenstoff-Stahl mit CUMBERLAND-Abriebschutzbehandlung. Rotationsmesser verschraubt mit hochfesten Schrauben, Material K110 (≈58 HRC).

Gitter
Hinten angeschlagene Gitterauflage mit Gasdruckdämpfer zur einfachen Reinigung und Wartung. Wendbares Gitter in verschiedenen Größen verfügbar.

Grundrahmen
Maschinenrahmen aus dickem Stahl mit antivibrativen Lagerungen für die Schneidkammer. Zugangstür und Motorgehäuse aus schallisolierendem und schallabsorbierendem Material.

Entleerung
Sammelschublade für Anschluss an Absaug-/Förderanlage, mit Seitenführungen für einfache Montage und Reinigung.

Motor
22 kW TEFC IP55 Wechselstrommotor auf einstellbarer Laufschiene zur Riemenspannung.

Antriebsteile
Rotorantrieb über Schwungmassen-Riemenscheibe mit hoher Trägheit. Übertragung mittels V-Riemen. Vorbereitung für den Einbau einer zweiten Schwungscheibe. Rotordrehzahl: 450 rpm.

Sicherheit
Bewegungssensor stellt sicher, dass der Rotor vollständig stillsteht, bevor die Serviceklappe geöffnet werden darf. Not-Aus-Taster frontal und Sicherheitsmikroschalter. Relais im Schaltschrank prüft die korrekte Funktion aller Sicherheitssysteme. Schwenkschlüssel zum Arretieren des Rotors in günstiger Position für Messerwechsel.

Schaltschrank
Kompletter IP55-Schaltschrank mit allen Komponenten für den sicheren Betrieb und die Steuerung des Granulators. Stern-Dreieck-Anlauf. Niederspannungssteuerung. Stromversorgung: 380 V — 3 Phasen — 50 Hz.

Unfallverhütung
Maschine mit Sicherheitshinweisen und Betriebs-/Wartungsanleitung. Ausführung nach CE-Normen.

Geschätzte Leistung
450–700 kg/h abhängig vom Material und vom Gitterdurchmesser.

Technische Daten

• Modell: C-4070-3K
• Einfüllöffnung: 510 × 700 mm
• Rotordurchmesser: 419 mm
• Rotordrehzahl: 450 rpm
• Motor: 22 kW TEFC IP55 Wechselstrom
• Netzanschluss: 380 V — 3 Phasen — 50 Hz
• Messerwerkstoff: K110 (≈58 HRC)
• Geschätzte Leistung: 450–700 kg/h (abhängig von Material und Gitter)
• Geräuschreduzierung: schallisolierter Trichter und Polyurethan-Klappen
• Rotor-/Lagerbehandlung: hochlegierter Chrom-Kohlenstoff-Stahl mit CUMBERLAND-Abriebschutz
• Entleerung: Sammelschublade für Anschluss an Absaugsystem
