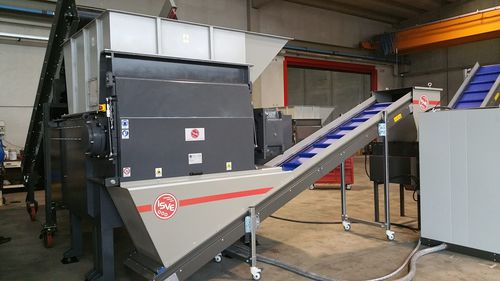

Primär-Schredder MS 40-140 IT

EinwellenPapierKunststoff

Produktbeschreibung
Der Einwellen-Zerkleinerer MS 40-140 IT ist für die Verarbeitung großer Mengen industrieller Abfälle ausgelegt. Sein massiver, verschweißter Stahlaufbau und der obere Einfülltrichter erlauben die Einbindung in kontinuierliche Produktionslinien. Ein hydraulischer Vorschub schiebt das Material auf einen Werkzeugträger-Rotor, wo die Zerkleinerung erfolgt; austauschbare Siebe ermöglichen die Auswahl der Endkorngröße.

Hauptmerkmale

• Leistung auf dem Rotor: 75 kW (100 PS)
• Optional: 90 kW (120 PS)
• Leistung der Hydraulikeinheit: 5,5 kW (7,5 PS)
• Antrieb: Riemenscheiben und Keilriemen
• Anzahl Rotoren: 1
• Rotordurchmesser: 400 mm
• Rotorlänge: 1.300 mm
• Vorschubhub: 800 mm
• Anzahl wendbarer Werkzeuge: 80
• Verwendbare Werkzeugseiten: 4
• Obere feste Messer: 5
• Untere feste Messer: 5
• Mittlere Drehzahl Rotor: 73 U/min
• Gewicht: 6.200 kg
• Leistung: ca. 2,5–3,5 t/h
• Sicherheitsvorrichtungen: Notausschalter, Rücklaufvorrichtung für die Schublade, hydraulische Kupplung

Erläuterungen
Große Mehrzweckmaschine zum Zerkleinern einer Vielzahl von Abfallmaterialien. Kann in einer Linie für den Dauerbetrieb eingesetzt werden. Empfohlene Anwendungen: Holzstücke, dicke Kunststoffe, Papier, vertrauliche Dokumente, extrudierte Platten, Gummireste, Holzpaletten usw.

Eigenschaften des Zerkleinerers

• Massiver verschweißter Stahlrahmen
• Lagergehäuse mit Dichtsystem gegen Staub und Flüssigkeiten
• Starker Rotor Ø 400 mm × 1.300 mm mit 80 Werkzeugträgerplatten und 80 verschleißfesten Hochlegierungswerkzeugen, vierfach verwendbar
• 10 einstellbare Gegenmesser (5 oben, 5 unten) aus verschleißfestem Stahl
• Hydraulisch angetriebene Vorschubschublade mit 800 mm nutzbarem Hub und 2 Vorschubzylindern
• Hydraulikaggregat mit Zahnradpumpe und Öl-Kühler
• Riemenscheiben- und Riemenantrieb zum Schutz der Mechanik vor Rotorvibrationen
• Hydraulische Kupplung zwischen Motor und Getriebe
• 1 mehrspannungs- und mehfrequenz Motor 75 kW IE3 und 1 Motor 5,5 kW für die Hydraulik
• Schnittkammer: 1.300 × 1.300 mm
• Verschweißter Blechtrichter für Oberbefüllung
• Austauschbares Sieb zur Bestimmung der Korngröße
• Austragssystem: je nach Anlage festzulegen

Eigenschaften der Steuerung

• Schaltanlage nach CE-Normen, mit Drehmomentbegrenzer, der bei Überlast die Drehrichtung des Rotors umkehrt
• SIEMENS S7-1200 PLC zur Steuerung aller Peripheriegeräte
• 6" Farb-Touchdisplay zur Einstellung aller Maschinenparameter
• Auto-Regelungssoftware „AUTO TUNING ISVE“
• Software vorbereitet zur Steuerung von Beschickungssystemen, Mühle und Absauganlage
• Notfallfunktionen zur Stillsetzung der Anlage
• ISVE MAINTENANCE PROGRAM: Meldung geplanter Wartungsarbeiten
• Vorrüstung für Fernwartung und SAFETY SERVER CONNECTION ISVE (Echtzeit-Überwachung)
• Ausführung nach CE-Normen

Zubehör

• ISVE Server Connect: Internetverbindung für Fernüberwachung, Parameteranpassung und Software-Updates
• Austauschbare Siebe (Ø 14, 16, 20, 25, 30, 35 mm)
• Schublade anschließbar an Absaugsystem
• Rotor-Kühlsystem
• Verschleißfeste Beschichtung für Rotor

Spezifisches Zubehör für das Zerkleinern von Elektrokabeln

• Schutzplatte für den Rotor (verhindert Überlast bei Beladung von Garnen)
• Stopp-Software für den Zerkleinerer bei Überlast des Trennsystems/Vermahlers

Technische Daten

• Modell: MS 40-140 IT
• Leistung Rotor: 75 kW (optional 90 kW)
• Leistung Hydraulikeinheit: 5,5 kW
• Antrieb: Riemenscheiben und Keilriemen
• Anzahl Rotoren: 1
• Rotor Ø × Länge: 400 mm × 1.300 mm
• Vorschubhub: 800 mm (2 Zylinder)
• Werkzeuge: 80 wendbare Werkzeuge, 4 verwendbare Seiten
• Gegenmesser: 10 einstellbare (5 oben, 5 unten)
• Drehzahl Rotor (Ø): 73 rpm
• Gewicht: 6.200 kg
• Durchsatz: ca. 2,5–3,5 t/h
• Schnittkammer: 1.300 × 1.300 mm
• Siebgrößen: Ø 14, 16, 20, 25, 30, 35 mm
• Steuerung: SIEMENS S7-1200 PLC, 6" Touchscreen, AUTO TUNING ISVE
• Normen: CE
