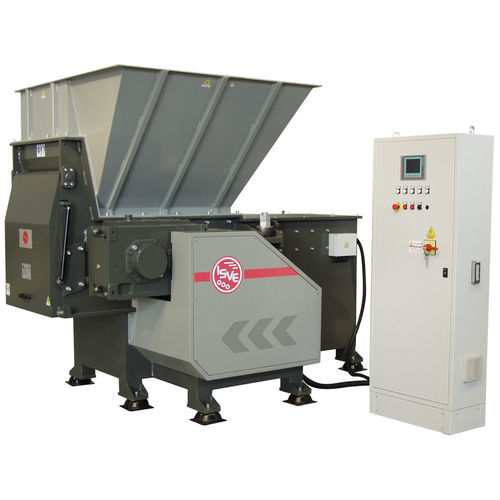

Primär-Schredder MS 40-80 IT

EinwellenPapierKunststoff

Übersicht
Der Einwellen-Zerkleinerer MS 40-80 IT ist für die kontinuierliche Verarbeitung großer Mengen industrieller Abfälle ausgelegt. Sein geschweißter Stahlrahmen und verstärkte Komponenten ermöglichen einen Dauereinsatz, sowohl in Linienintegration als auch als eigenständige Einheit. Ein hydraulisch angetriebener Vorschub schiebt das Material in den Werkzeugträgerrotor; wechselbare Siebe legen die Endkorngröße fest.

Hauptmerkmale:

• Installierte Rotorkraft: 37 kW (50 PS)
• Leistung Hydraulikeinheit: 4 kW (5,4 PS)
• Antrieb: Riemen- und Riemenscheibenübertragung
• Anzahl Rotoren: 1
• Rotordurchmesser: 400 mm
• Rotorlänge: 700 mm
• Vorschubhub: 800 mm (hydraulisch)
• Wendewerkzeuge: 44 (4 nutzbare Seiten)
• Obere Festmesser: 3
• Untere Festmesser: 3
• Durchschnittliche Rotordrehzahl: 73 U/min
• Gewicht: 4.460 kg
• Durchsatz: 800–1.200 kg/h (indikativ)
• Sicherheitsvorrichtungen: Not-Aus, Rücklaufmechanik für die Schublade

Empfohlene Anwendung
Großformatiger, vielseitiger Zerkleinerer, geeignet für Holzabschnitte, dicke Kunststoffe, Papier, vertrauliche Dokumente, extrudierte Platten, Gummi und ähnliche industrielle Abfälle. Für die Integration in kontinuierliche Produktionslinien geeignet.

Konstruktion des Zerkleinerers

• Geschweißter Stahlrahmen auf schwingungsdämpfenden Auflagen
• Lagergehäuse für Zylinderrollen mit Dichtungen gegen Staub und Flüssigkeiten
• Starkwandiger Rotor Ø 400 mm × 700 mm mit 44 Werkzeughalterplatten und 44 hochlegierten, verschleißfesten Wendewerkzeugen
• Sechs einstellbare Gegenmesser (3 oben, 3 unten) aus hochlegiertem Verschleißstahl
• Hydraulisch angetriebene Vorschubschublade mit 800 mm nutzbarem Hub
• Hydraulikeinheit mit Zahnradpumpe und Ölkühler; Komponenten von führendem nationalem Hersteller
• Riemen- und Riemenscheibenantrieb zur Vermeidung vibrationsbedingter Schäden
• Ein 37 kW Mehrspannungs-/Mehrfrequenzmotor (IE3) für den Rotor und ein 4 kW Motor für die Hydraulik
• Schnittkammer: 700 × 1250 mm
• Verschweißter Blechtrichter für Top-Beschickung
• Wechselfilter/Sieb zur Einstellung der Zerkleinerungsgröße
• Austragssystem: noch festzulegen

Steuerungssystem

• Schaltschrank nach CE-Normen mit Drehmomentbegrenzer, der die Rotordrehung bei Überlast umkehrt
• SIEMENS S7-1200 PLC zur Steuerung der Peripherie
• 6" Farb-Touchscreen zur Parametereinstellung
• Auto-Regelungssoftware: "AUTO TUNING ISVE"
• Software vorbereitet zur Steuerung von Beschickung, Zerkleinerer und Absauganlage
• Not-Aus- und Sicherheitsfunktionen
• ISVE MAINTENANCE PROGRAM: geplante Wartungsanzeige
• Vorbereitung für Fernunterstützung und "SAFETY SERVER CONNECTION ISVE" (Echtzeitüberwachung)
• Ausführung nach CE-Normen

Zubehör

• ISVE Server Connect: Fernüberwachung und Parameteranpassung über ISVE-Server
• Wechselbare Siebe (Ø 14, 16, 20, 25, 30, 35 mm)
• Schublade anschließbar an Absaugsysteme
• Trichterschluss oben mit seitlichem Fenster und Gummidichtungen zur Reduzierung von Materialverlusten
• Rotorkühlsystem
• Verschleißfester Rotoranstrich

Spezifisches Zubehör für die Zerkleinerung von Elektrokabeln

• Rotorschutzplatte zur Vermeidung von Überlastungen beim Beschicken von Litzenmaterial
• Stillstandssoftware bei Überlast des Trenn-/Raffinierwerks

Technische Daten

• Modell: MS 40-80 IT (2022 VERSION)
• Installierte Rotorkraft: 37 kW (50 PS)
• Hydraulikeinheit Leistung: 4 kW
• Antrieb: Riemen und Riemenscheiben
• Rotor: Ø 400 mm, Länge 700 mm, 44 wendbare Werkzeuge (4 nutzbare Seiten)
• Gegenmesser: 6 einstellbare (3 oben, 3 unten)
• Vorschubhub: 800 mm (hydraulisch)
• Schnittkammer: 700 × 1250 mm
• Durchschnittliche Rotordrehzahl: 73 U/min
• Gewicht: 4.460 kg
• Leistung: 800–1.200 kg/h (indikativ)
• Normen: CE
• Steuerung: SIEMENS S7-1200 PLC, 6" Touchscreen, AUTO TUNING ISVE, ISVE MAINTENANCE PROGRAM, Vorbereitung für Fernunterstützung
