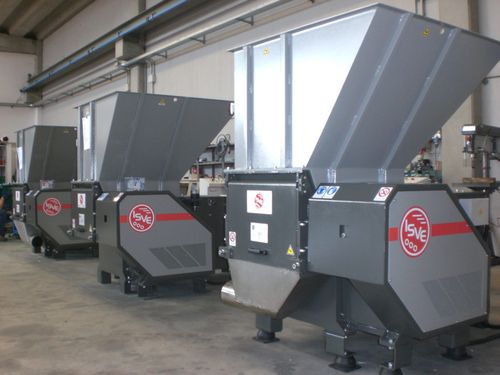

Primär-Schredder MS 22-60

EinwellenPapierReifen

Produktübersicht
Der Einwellen-Zerkleinerer MS 22-60 ist für die Zerkleinerung von Industrieabfällen mit hoher Konsistenz ausgelegt. Ein hydraulischer Vorschub schiebt das Material in einen Werkzeughalter-Rotor zur Größenreduzierung. Wechselbare Siebe ermöglichen die Auswahl der Endkorngröße (14–35 mm).

Hauptmerkmale:

• Rotornennleistung: 18,5 kW (25 PS)
• Leistung Hydraulikeinheit: 2,2 kW (3 PS)
• Antrieb: Riemenübertragung
• Anzahl Rotoren: 1
• Rotor-Ø: 220 mm
• Rotorlänge: 600 mm
• Umschlagbare Werkzeuge: 27 (4 nutzbare Seiten)
• Rotordrehzahl: ca. 85 U/min
• Schnittkammer: 600 x 700 mm
• Nutzhub des Schiebers: 500 mm
• Gewicht: ca. 1.800 kg
• Leistung (Hinweis): 200–400 kg/h
• Sicherheit: Notausschalter, Rücklaufmechanismus der Schublade

Einsatzhinweise
Geeignet für den Inline- oder Stand-alone-Betrieb in Recycling- und Abfallaufbereitungsanlagen. Empfohlen für Holzstücke, dickwandige Kunststoffe, Papier, vertrauliche Dokumente, extrudierte Platten und kleine Reifen.

Konstruktion des Zerkleinerers

• Geschweißter Stahlrahmen
• Lagergehäuse mit Dichtungen gegen Staub und Flüssigkeiten
• Massiver Rotor Ø220 mm × 600 mm mit 23 Halteplatten und 27 verschleißfesten, hochlegierten, umschlagbaren Werkzeugen
• 2 einstellbare Gegenmesser (oben und unten) aus verschleißfestem Stahl
• Hydraulisch angetriebene Schublade mit 500 mm Nutzhub
• Hydraulikeinheit integriert
• Riemen- und Riemenscheibensystem zur Reduzierung mechanischer Belastungen durch Rotorvibrationen
• Mehrspannungs-/Mehrfrequenz-Hauptmotor 18,5 kW (IE3) und 2,2 kW-Motor für die Hydraulik
• Auftopftrichter aus geschweißtem Blech
• Wechselbare Siebe zur Festlegung der Zerkleinerungsgröße

Merkmale der Steuerung

• Schaltschrank nach EEC/CE-Normen mit Drehmomentbegrenzer, der die Rotordrehrichtung bei Überlast umkehrt
• Hauptsteuerung (LOGO SIEMENS) zur Verwaltung aller Peripheriegeräte
• Not-Aus-Funktionen zur sicheren Abschaltung
• Ausführung nach CE-Normen

Zubehör

• Wechselbare Siebe (Ø 14, 16, 20, 25, 30, 35 mm)
• Schublade anschließbar an Absaugsystem (Ausgang Ø160 mm)
• Sammelschublade mit 4 Lenkrollen, Plexiglasaussicht, Befestigungsknöpfen und Sicherheitsmikroschalter
• Obere Trichterschließung mit Seitenfenster und Gummidichtungen zur Verhinderung von Materialaustritt während der Zerkleinerung
• Rotor-Kühlsystem

Spezifisches Zubehör für das Fräsen von Elektrokabeln

• Rotorschutzplatte (verhindert Überlastungen beim Einlegen von gewickelten Materialien)
• Stopp-Software für den Zerkleinerer bei Überlast des Trenn-/Raffinier-Systems

Technische Daten

• Modell: MS 22-60 IT
• Rotornennleistung: 18,5 kW (25 PS)
• Leistung Hydraulikeinheit: 2,2 kW
• Antrieb: Riemen/Riemenscheiben
• Rotor-Ø: 220 mm
• Rotorlänge: 600 mm
• Werkzeuge: 27 umschlagbare Werkzeuge (4 nutzbare Seiten)
• Rotordrehzahl: ≈85 U/min
• Schnittkammer: 600 x 700 mm
• Nutzhub Schublade: 500 mm
• Motorwirkungsgradklasse: PREMIUM (IE3)
• Gewicht: ≈1.800 kg
• Leistung: 200–400 kg/h (abhängig vom Material)
• Verfügbare Sieblochdurchmesser: 14, 16, 20, 25, 30, 35 mm
