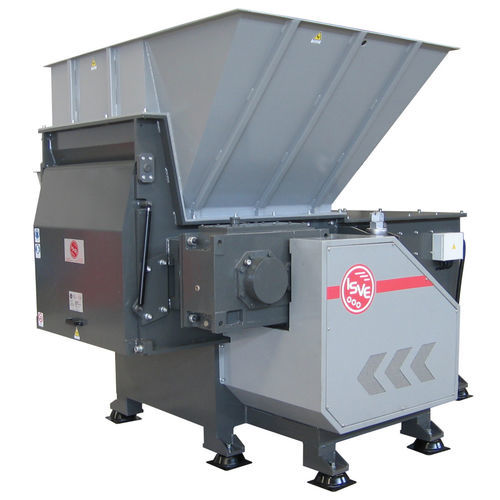

Primär-Schredder MS 40-100 IT

EinwellenPapierfür Kabel

Beschreibung
Der Einwellen-Zerkleinerer MS 40-100 IT ist für die kontinuierliche industrielle Verarbeitung großer Abfallmengen konzipiert. Eine hydraulisch angetriebene Vorschubschublade führt das Material in einen Werkzeugrotor, der durch Scher- und Schlagwirkung zerkleinert. Ein austauschbares Sieb legt die Endkorngröße fest. Die verschweißte robuste Konstruktion und der Riemenantrieb reduzieren mechanische Belastungen bei schweren Einsatzbedingungen.

Hauptmerkmale

• Rotormotorleistung: 45 kW (60 PS)
• Leistung Hydraulikeinheit: 4 kW (≈5,4 PS)
• Antrieb: Riemenantrieb
• Anzahl Rotoren: 1
• Rotor-Ø: 400 mm
• Rotorlänge: 900 mm
• Hub des Schiebers (nutzbar): 800 mm
• Anzahl umkehrbare Werkzeuge: 52 (4 nutzbare Seiten)
• Obere Festmesser: 3
• Untere Festmesser: 3
• Durchschnittliche Drehzahl Rotor: 73 U/min
• Gewicht: 4.620 kg
• Leistungskapazität: ca. 1–1,5 t/h
• Sicherheitseinrichtungen: Notausschalter, Schubladenumkehrsystem

Empfohlene Anwendungen
Geeignet zum Zerkleinern verschiedener Materialien in Industrieanlagen: Holzreste, dickwandige Kunststoffteile, Papier und vertrauliche Dokumente, extrudierte Platten, Gummireststoffe, Elektrokabel (mit speziellen Zubehörteilen) und anderes sperriges Material.

Bauweise des Zerkleinerers

• Verschweißter Stahlrahmen für schwere Beanspruchung
• Gehäuse für Rollenlager mit Abdichtung gegen Staub und Flüssigkeiten
• Dicker Rotor Ø400 mm × 900 mm mit 52 Werkzeugträgerplatten und 52 verschleißfesten Hochlegierungswerkzeugen (4 nutzbare Seiten)
• Sechs einstellbare Gegenmesser (3 oben, 3 unten) aus verschleißfestem Stahl
• Hydraulisch angetriebene Schieberschublade mit 800 mm Nutzhub
• Hydraulikaggregat mit Zahnradpumpe und Öl-Kühlkörper
• Rollen/Riemen-Übertragungssystem zur Entkopplung mechanischer Teile von Rotorvibrationen
• Netzspannungs-/frequenzunabhängiger Hauptmotor 45 kW (IE3) und 4 kW Motor für Hydraulikeinheit
• Schnittkammer: 900 × 1250 mm
• Verschweißter Blechtrichter für Beladung von oben
• Austauschbares Sieb zur Festlegung der Korngröße
• Austragssystem: konfigurationsabhängig

Steuerungssystem

• Schaltschrank nach CEE-Normen mit Drehmomentbegrenzer, der die Rotorrichtung bei Überlast umkehrt
• SIEMENS S7-1200 PLC zur Steuerung der Peripherie
• 6" Farb-Touchdisplay zur Parametereinstellung
• Auto-Regelungssoftware: AUTO TUNING ISVE
• Software vorbereitet zur Steuerung von Zuführung, Zerkleinerer und Absauganlage
• Notstopp- und Abschaltfunktionen
• ISVE MAINTENANCE PROGRAM: Wartungshinweise auf dem Display
• Vorbereitung für Fernunterstützung und SAFETY SERVER CONNECTION ISVE (Echtzeitüberwachung)
• Ausführung nach CE-Normen

Zubehör

• ISVE Server Connect: Fernüberwachung, Fernanpassung und Software-Updates über Internet
• Austauschbare Siebe (Ø: 14, 16, 20, 25, 30, 35 mm)
• Schublade anschließbar an Absauganlage
• Obere Trichterschliessung mit Seitenfenster und Gummistreifen zur Vermeidung von Materialaustritt
• Rotor-Kühlsystem
• Verschleißfeste Beschichtung für Rotor

Spezifisches Zubehör für die Verarbeitung von Elektrokabeln

• Rotor-Schutzplatte zur Vermeidung von Überlast beim Einlegen von Locken/Matten
• Stopp-Software bei Überlast des Trennsystems oder des Feinmühlen-Systems

Technische Daten

• Modell: MS 40-100 IT (VERSION 2022)
• Rotormotorleistung: 45 kW (60 PS)
• Leistung Hydraulikeinheit: 4 kW
• Antrieb: Riemenantrieb
• Rotor-Ø: 400 mm
• Rotorlänge: 900 mm
• Schieberhub: 800 mm
• Umschaltbare Werkzeuge: 52 (4 nutzbare Seiten)
• Festmesser: oben 3 / unten 3
• Rotordrehzahl (Ø): 73 U/min
• Schnittkammer: 900 × 1250 mm
• Gewicht: 4.620 kg
• Leistung: ca. 1–1,5 t/h
• Normen: CE
