Adapterplatte für Nullpunktspannsystem M-52/96(8056H)-90

für Drehtisch

Produktübersicht

• Schnelleinrichtung: Hohe Nullpunkt-Wiederholgenauigkeit reduziert Rüst- und Ausrichtzeiten und beschleunigt die Maschinenumstellung.
• Hohe Steifigkeit: Präzisions-Einzelguss aus duktilen Guss (FCD70) bietet Schwingungsdämpfung und thermische Stabilität, absorbiert Spanungsstöße; auf einer 4-Achsen-Drehtisch montiert erhöht die Platte Tragfähigkeit und Schnittkraftwiderstand für konstante Bearbeitungsqualität.
• Modulare Flexibilität: Integrierbar mit den Standard-Nullpunkt-Mutterplatten M-52x52 (8001) und M-96x96 (8051); kompatibel mit selbstzentrierenden Schraubstöcken (ASC-S, ASC-M), kompakten 5-Achsen-Schraubstöcken (ACK-), Top-Clamping-Vorrichtungen oder kundenspezifischen Spannplatten für vielseitige Spannlösungen.

Anwendung / Ansicht

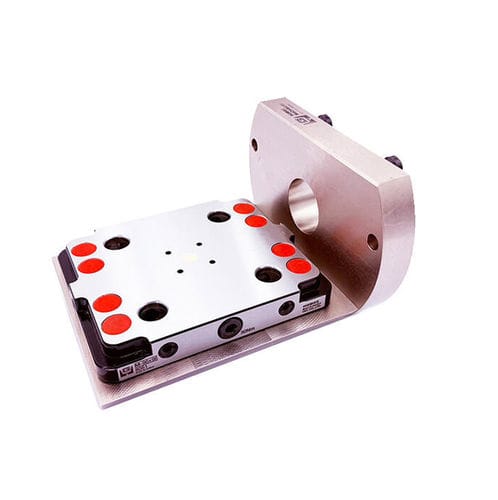

L‑förmige Adapterplatte für Nullpunkt-Schnellwechselsysteme, konzipiert zur Umrüstung vertikaler 3‑Achsen-Maschinen auf horizontale Spannaufgaben. Material: duktiler Guss (FCD70).

Modelltabelle — Abmessungen & Kompatibilität (Einheit: mm)
Model | LxWxH | Pull Studs | Standard with | Weight (kg)
M-52/96(8056H)-90 + 8001 | Ø210x150x237 | M-52x52PS | Rechteckplatte — M-52x52 (8001) x 1pc / M-52x52 (8001G) x 1pc | 15.9
M-52/96(8056H)-90 + 8051 | Ø210x150x237 | M-96x96PS | Rechteckplatte — M-96x96 (8051) x 1pc / M-96x96 (8051G) x 1pc | 18.6

Technische Daten

• Einheit: mm
• Material: Duktiler Guss (FCD70)
• Kompatibles Modell: M-52/96(8056H)-90 (konfigurierbar mit 8001 oder 8051 Platten)
• Gesamtmaße (Adapter + Platte): Ø210 x 150 x 237 mm
• Pull Studs: M-52x52PS oder M-96x96PS je nach Platte
• Standardlieferumfang: Rechteckplatte M-52x52 (8001) oder M-96x96 (8051); G‑Versionen unterstützt
• Gewicht (mit Platte): 15.9 kg (mit 8001) / 18.6 kg (mit 8051)
• Einsatzbereich: Integration in Nullpunkt-Schnellwechselsysteme, selbstzentrierende Schraubstöcke, Top-Clamping-Vorrichtungen und kundenspezifische Spannplatten für schnelle, wiederholbare Spannvorgänge.
