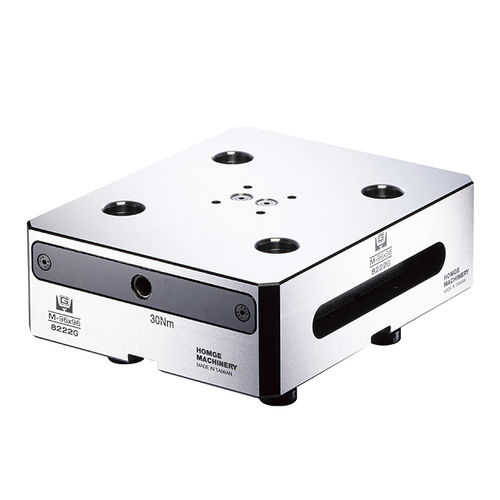

Eingebauter Nullpunkt-Spannzylinder M-52X52(3131G)

kompaktSchnellquadratisch

Übersicht
Schafft Platz zwischen Maschinenbett und Werkzeug, um den Raum für Werkzeugzuführung bei Mehrachsen- und Einzelteilbearbeitungen zu optimieren.

Anwendungen

• Geeignet für Mehrachsenbearbeitung und Einzelteilfertigung.
• Verbessert die Zugänglichkeit bei komplexen Werkstückgeometrien und reduziert Kollisionen während der Bearbeitung.

Verfügbare Modelle / Größen

• M-52x52(3131G) — 150×116×60 mm
• M-96x96(8222G) — 192×156×60 mm
• M-52x52(3133G) — 150×116×100 mm
• M-96x96(8226G) — 192×156×100 mm

SPEZIFIKATIONEN (H=60)
Einheit: mm
Modell | L×B×H | Pull Studs | Gewicht (kg)
M-52x52(3131G) | 150x116x60 | M-52x52PS / M-96x96PS | 7.9
M-96x96(8222G) | 192x156x60 | M-96x96PS | 13.5

SPEZIFIKATIONEN (H=100)
Einheit: mm
Modell | L×B×H | Pull Studs | Gewicht (kg)
M-52x52(3133G) | 150x116x100 | M-52x52PS / M-96x96PS | 12.9
M-96x96(8226G) | 192x156x100 | M-96x96PS | 22.5

Technische Details

• Bezeichnung: RECTANGULAR RISER -G
• Hersteller / Marke: HOMGE
• Verfügbare Varianten: M-52x52(3131G), M-96x96(8222G), M-52x52(3133G), M-96x96(8226G)
• Höhen: H = 60 mm und H = 100 mm
• Typische Abmessungen: 150×116×60 mm; 192×156×60 mm; 150×116×100 mm; 192×156×100 mm
• Kompatible Pull Studs: M-52x52PS, M-96x96PS
• Gewichte je Modell: 7.9 kg, 13.5 kg, 12.9 kg, 22.5 kg
• Maßeinheit: mm
• Hauptanwendung: Werkstück anheben für Werkzeugfreiheit und Reduzierung von Interferenzen; Einbindung in Nullpunkt-Spannsysteme
• Produktbilder und technische Zeichnungen auf der Produktseite vorhanden
