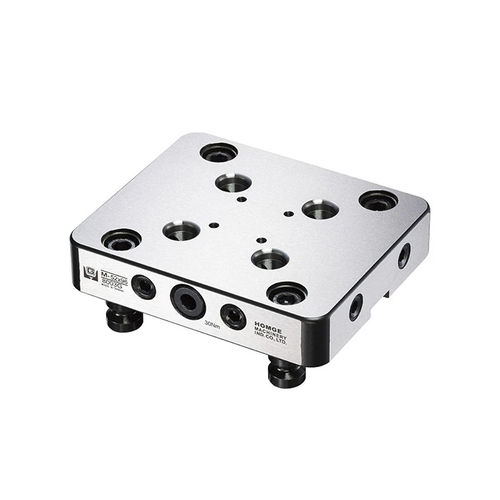

Adapterplatte für Nullpunktspannsystem M-52x96(8003G)

Übersicht
Die Adapterplatte M-52x96(8003G) ermöglicht die Integration von 52-mm-Standardspannmitteln in ein 96-mm-Nullpunkt-Positioniersystem ohne Neukalibrierung. Entwickelt für schnellen Standardwechsel bei Erhalt der Zentrierwiederholgenauigkeit und vereinfachtem Vorrichtungsmanagement.

Hauptmerkmale

• Schneller Wechsel 96 mm / 52 mm: Ermöglicht raschen Wechsel zwischen 96-mm- und 52-mm-Schnittstellen bei Erhaltung der Zentrierwiederholgenauigkeit.
• Skalierbarkeit: Empfohlen als Basislösung für mittelgroße bis große Maschinentische, um Plattformkompatibilität für künftige Erweiterungen sicherzustellen.
• Hohe Kompatibilität: Lässt sich in ASC-S-, ASC-M- und ASC-K-Selbstzentrierbacken sowie in andere Präzisionsspannmittel für Mehrachsenbearbeitung integrieren.

Anwendungen / Hinweise
Geeignet für Bearbeitungszentren und Mehrachszellen mit häufigen Werkzeug- oder Werkstückwechseln, wenn eine 96-mm-Basis beibehalten und gleichzeitig 52-mm-Spannmittel genutzt werden sollen. Verringert Rüstzeiten und vermeidet wiederholte Neukalibrierungen.

Spezifikationstabelle
Einheit: mm
Modell | L x B x H | Pull Studs | Befestigungsbohrungen | Gewicht (kg)
M-52x96(8003G) | 150x126x30 | OBEN: M-52x52PS; UNTEN: M-96x96PS | 96x96 | 4.9

Technische Daten

• Modell: M-52x96(8003G)
• Abmessungen (L × B × H): 150 × 126 × 30 mm
• Pull Studs: Oben – M-52x52PS; Unten – M-96x96PS
• Befestigungsbohrbild: 96 × 96 mm
• Gewicht: 4,9 kg
• Einheiten: mm, kg
