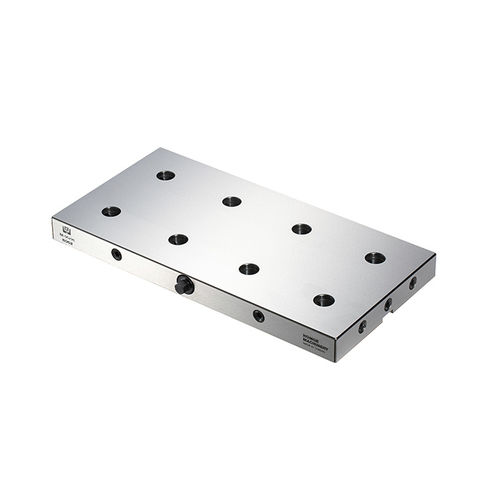

Platten-Nullpunktspannsystem M-52x52(7062G)
doppeltModulMehrfachspannsystem

Platten-Nullpunktspannsystem - M-52x52(7062G) - HOMGE MACHINERY IND. CO., LTD. - doppelt / Modul / Mehrfachspannsystem
Platten-Nullpunktspannsystem - M-52x52(7062G) - HOMGE MACHINERY IND. CO., LTD. - doppelt / Modul / Mehrfachspannsystem
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von HOMGE MACHINERY IND. CO., LTD.

Eigenschaften

Weitere Eigenschaften
Platten, doppelt, Modul, Mehrfachspannsystem, für Werkzeugmaschinen, modulare Aufspannplatte, Aufspannplatte, Multipositionsspanner, Hochpräzision, zur 5-Achs-Bearbeitung

Beschreibung

Übersicht
  • Geeignet zum Befestigen mehrerer 5-Achsen-Schraubstöcke in einer einzigen Bearbeitungsaufspannung.
  • Kann auch auf kundeneigenen Vorrichtungen und Tombstones als Mehrfachspann- / Nullpunkt-Lösung montiert werden.


Eigenschaften
  • Modulares Design: schnelle Montage und Neukonfiguration zur Anpassung an Produktionsanforderungen.
  • Kompatibel mit 3-, 4- und 5-Achsen-Maschinen sowie Teilapparaten und Indexiertischen, geeignet für viele Bearbeitungsaufgaben.
  • Hochpräzise Positionierung für genaue Werkstückspannung.
  • Direktes Werkstückspannen: vereinfacht die Spannvorrichtung, reduziert Rüstzeiten und erhöht den Durchsatz.
  • Einfache Bedienung und Wartung.


Technische Daten
  • Modelle: M-52x52(7062G), M-96x96(8062G)
  • Einheit: mm
  • M-52x52(7062G) — L×B×H: 208×104×30 mm; Pull Studs: M-52x52PS; Befestigungsbohrungen: 186×82; Gewicht: 4,6 kg
  • M-96x96(8062G) — L×B×H: 384×192×30 mm; Pull Studs: M-96x96PS; Befestigungsbohrungen: -; Gewicht: 14 kg


Produktbilder
  • Bilder verfügbar, die die rechteckige Mehrplatten-Netzplatte in Doppelstations-Konfiguration und typische Maschinenmontagen zeigen.


Zubehör und Dokumentation
  • Technisches Datenblatt und Produkt-PDF auf Anfrage erhältlich.

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.
