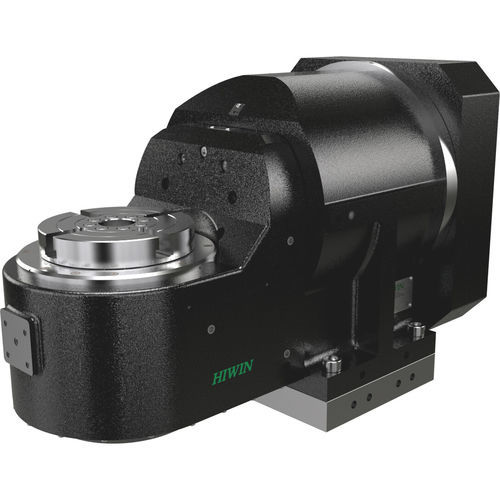

Motordrehtisch RAS series

horizontalfür Werkzeugmaschinenelastisch

Beschreibung
Die einseitigen Rotations- und Schwenktische der RAS-Serie sind direkt angetriebene, wartungsfreie Präzisionsachsen, entwickelt für kompakte und dynamische Maschinenintegration. Wassergekühlte Drehmomentmotoren ermöglichen hohe Beschleunigungen und Drehmomente, während der spielarme Direktantrieb wiederholgenaue Positionierungen sicherstellt. Hochauflösende Encoder erreichen Genauigkeiten bis zu 1,5 Bogensekunden. Die Modelle tragen bis zu 300 kg bei modellabhängigen Maximalgeschwindigkeiten.

Verfügbare Modelle und Hauptparameter

• RAS-170 — Max. Drehzahl Achse: 200 1/min; Dauer-Drehmoment: 35 Nm; Spitzen-Drehmoment: 66,5 Nm; Tischdurchmesser: 170 mm; Max. Last: 30 kg
• RAS-200 — Max. Drehzahl Achse: 200 1/min; Dauer-Drehmoment: 63,5 Nm; Spitzen-Drehmoment: 120 Nm; Tischdurchmesser: 200 mm; Max. Last: 50 kg
• RAS-200-SP — Max. Drehzahl Achse: 2.000 1/min; Dauer-Drehmoment: 27,9 Nm; Spitzen-Drehmoment: 52,7 Nm; Tischdurchmesser: 200 mm; Max. Last: 50 kg
• RAS-250 — Max. Drehzahl Achse: 200 1/min; Dauer-Drehmoment: 145 Nm; Spitzen-Drehmoment: 275 Nm; Tischdurchmesser: 250 mm; Max. Last: 85 kg
• RAS-320 — Max. Drehzahl Achse: 150 1/min; Dauer-Drehmoment: 205 Nm; Spitzen-Drehmoment: 390 Nm; Tischdurchmesser: 320 mm; Max. Last: 200 kg
• RAS-650 — Max. Drehzahl Achse: 100 1/min; Dauer-Drehmoment: 600 Nm; Spitzen-Drehmoment: 1.100 Nm; Tischdurchmesser: 650 mm; Max. Last: 300 kg

Technische Merkmale / Spezifikationen

• Direktantrieb (Drehmomentmotor) für spielfreien Betrieb
• Einseitiges Design von Rotations- und Schwenktisch für kompakte Integration
• Wartungsfreie Präzisionsachse
• Wassergekühlte Drehmomentmotoren für hohe Beschleunigungen und Drehmomente
• Hochauflösende Encoder mit Genauigkeiten bis zu 1,5 Bogensekunden
• Hohe Drehzahlen: Modelle mit maximalen Drehzahlen bis zu 2.000 1/min (modellabhängig)
• Tragfähigkeit bis zu 300 kg (modellabhängig)
• Kompaktes, dynamisches Design geeignet für Maschinenintegration
• Flexible Anpassungsoptionen für anwendungsspezifische Integration
