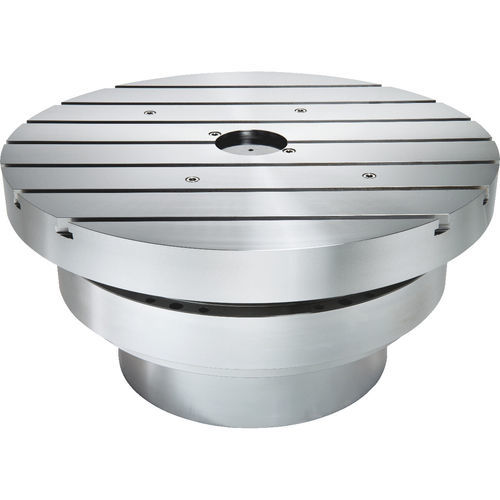

Motordrehtisch RCH series

horizontalfür Werkzeugmaschinenzur Materialbearbeitung

Beschreibung
Horizontale Drehtische der RCH‑Baureihe sind direkt angetriebene, wartungsfreie Präzisionsachsen für dynamische Bearbeitungsprozesse. Wassergekühlte Torquemotoren ermöglichen hohe Beschleunigungen, große Drehmomente und einen spielfreien Betrieb. Hochauflösende Encoder gewährleisten Genauigkeiten bis ±5 Winkelsekunden. Flexible Individualisierung ermöglicht integrierbare Lösungen für jede Maschine.

Produktübersicht (Ausgewählte Typen)
Typ | Max. Drehzahl Drehachse [1/min] | Dauermoment Drehachse [Nm] | Spitzenmoment Drehachse [Nm] | Tischdurchmesser [mm] | Max. Nutzlast [kg]
RCH-200-SP | 2.000 | 27,9 | 52,7 | 200 | 50
RCH-200 | 280 | 63,5 | 120 | 200 | 100
RCH-400 | 115 | 480 | 910 | 400 | 500
RCH-600 | 100 | 1.290 | 2.400 | 600 | 850
RCH-800 | 80 | 2.000 | 3.600 | 800 | 1.800

Eigenschaften

• Direktantrieb – wartungsfreie Präzisionsachsen
• Wassergekühlte Torquemotoren für hohe Beschleunigungen und Drehmomente
• Spielfreier Betrieb
• Hochauflösende Encoder mit Genauigkeiten bis ±5 Winkelsekunden
• Flexible Individualisierung für integrierbare Maschinensysteme

Technische Daten

• Bauform: Horizontale Drehtische, RCH‑Baureihe
• Verfügbare Tischdurchmesser: 200 mm, 400 mm, 600 mm, 800 mm
• Max. Drehzahl je Typ: RCH-200-SP 2.000 1/min; RCH-200 280 1/min; RCH-400 115 1/min; RCH-600 100 1/min; RCH-800 80 1/min
• Dauermomentbereich: von 27,9 Nm (RCH-200-SP) bis 2.000 Nm (RCH-800)
• Spitzenmomentbereich: von 52,7 Nm (RCH-200-SP) bis 3.600 Nm (RCH-800)
• Max. Nutzlastbereich: 50 kg (RCH-200-SP) bis 1.800 kg (RCH-800)
• Encoder-Genauigkeit: bis ±5 Winkelsekunden
• Kühlung: wassergekühlte Torquemotoren
• Einsatzgebiet: dynamische Bearbeitungsprozesse mit hohen Anforderungen an Beschleunigung, Drehmoment und Winkelgenauigkeit
