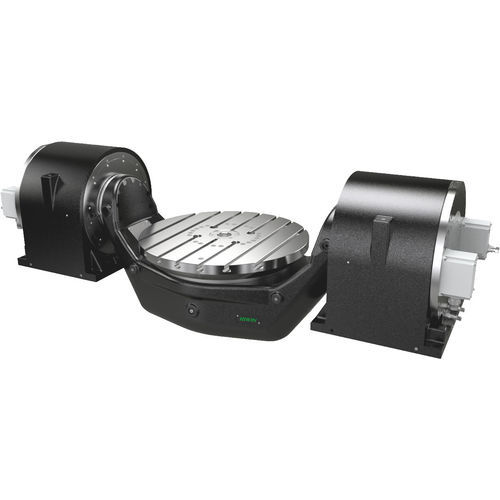

Motordrehtisch RAB series

horizontalfür Werkzeugmaschinenfür Bearbeitungszentrum

Produktübersicht
Beidseitig gelagerte Dreh- und Schwenktische der RAB‑Baureihe sind direkt angetriebene Präzisionsachsen für anspruchsvolle Bearbeitungsaufgaben. Wassergekühlte Torquemotoren ermöglichen extreme Beschleunigungen, hohe Dauer- und Spitzenmomente sowie einen absolut spielfreien Betrieb. Hochauflösende Encoder liefern eine Positioniergenauigkeit bis ±5 Winkelsekunden. Flexible Individualisierung erlaubt die Integration in verschiedene Maschinendesigns.

Modelübersicht
Typ | Max. Drehzahl Drehachse [1/min] | Dauermoment Drehachse [Nm] | Spitzenmoment Drehachse [Nm] | Tischdurchmesser [mm] | Max. Nutzlast [kg]
RAB-400 | 90 | 430 | 810 | 400 | 350
RAB-500 | 100 | 600 | 1.100 | 500 | 850
RAB-630 | 100 | 600 | 1.100 | 630 | 850
RAB-800 | 90 | 2.200 | 3.900 | 800 | 1.200

Eigenschaften

• Direktantrieb mit Torquemotor für spielfreien Betrieb und hohe Dynamik
• Beidseitige Lagerung für hohe Steifigkeit und Wiederholgenauigkeit
• Wassergekühlte Motoren für extreme Beschleunigung und hohe Dauer-/Spitzenmomente
• Hochauflösende Encoder ermöglichen Genauigkeiten bis ±5 Winkelsekunden
• Verschiedene Tischdurchmesser und Tragfähigkeiten für unterschiedliche Bearbeitungsaufgaben
• Flexible Anpassungsoptionen für integrierbare Lösungen

Technische Daten

• Baureihenname: RAB
• Genauigkeit: bis zu ±5 Winkelsekunden (mit hochauflösenden Encodern)
• Antrieb: Direktantrieb (Torquemotor), wassergekühlt
• Max. Spitzenmoment (Baureihe): 3.900 Nm (RAB-800)
• Beispiele für Dauermomente: 430 Nm (RAB-400), 600 Nm (RAB-500 / RAB-630), 2.200 Nm (RAB-800)
• Max. Drehzahlen: 90 1/min (RAB-400 / RAB-800), 100 1/min (RAB-500 / RAB-630)
• Verfügbare Tischdurchmesser: 400 mm, 500 mm, 630 mm, 800 mm
• Max. Nutzlasten: 350 kg (RAB-400), 850 kg (RAB-500 / RAB-630), 1.200 kg (RAB-800)
• Typische Spitzenmomente: 810 Nm (RAB-400), 1.100 Nm (RAB-500 / RAB-630), 3.900 Nm (RAB-800)
