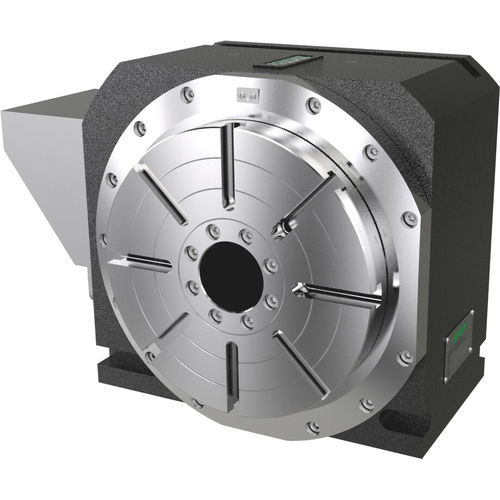

Motordrehtisch RCV series

vertikalkompaktmit Direktantrieb

Produktbeschreibung
Vertikale Drehachsen der RCV‑Baureihe sind direkt angetriebene, wartungsfreie Präzisionsachsen für anspruchsvolle Industrieanwendungen. Torquemotoren ermöglichen Drehzahlen bis zu 1.000 1/min, hohe Beschleunigungen und einen absolut spielfreien Betrieb. Hochauflösende Encoder sichern Genauigkeiten bis ±5 Winkelsekunden. Mit einer Reihen-Traglast bis zu 800 kg bieten die RCV‑Modelle kompakte, integrierbare Lösungen, anpassbar an Maschinenanforderungen.

Verfügbare Typen

• RCV-125
• RCV-170
• RCV-250
• RCV-320

Technische Daten (Auszug)
Typ | Max. Drehzahl Drehachse [1/min] | Dauermoment Drehachse [Nm] | Spitzenmoment Drehachse [Nm] | Tischdurchmesser [mm] | Max. Nutzlast [kg]
RCV-125 | 400 | 31.3 | 59.4 | 125 | 20
RCV-170 | 200 | 106 | 203 | 170 | 50
RCV-250 | 140 | 148 | 280 | 250 | 160
RCV-320 | 90 | 430 | 810 | 320 | 250

Merkmale / Technische Spezifikationen

• Direktantrieb (Torquemotoren) — direkte Kraftübertragung ohne Getriebe
• Wartungsfrei ausgelegt
• Hohe Drehzahlen bis 1.000 1/min (modellabhängig)
• Hohe Beschleunigungsfähigkeit und spielfreier Betrieb
• Hochauflösende Encoder, Genauigkeiten bis ±5 Winkelsekunden
• Traglasten der Baureihe bis zu 800 kg (je nach Typ)
• Tabellarische Kenndaten pro Typ: Max. Drehzahl, Dauermoment, Spitzenmoment, Tischdurchmesser, maximale Nutzlast (siehe Technische Daten)
• Flexible Individualisierung und Integration in verschiedene Maschinen
