Gateway für Kommunikation NT 100-DP-DN

IndustrieSerieRS-485

Überblick

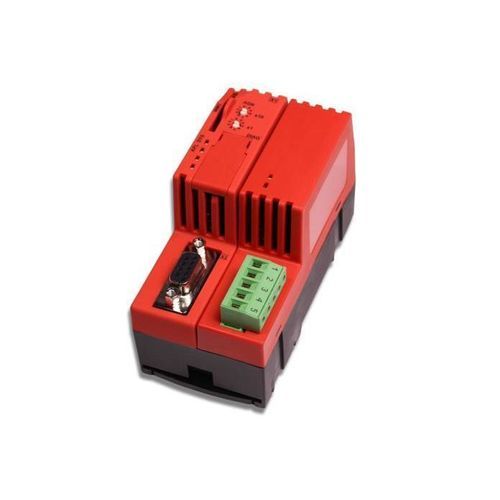

Der netTAP 100 NT 100-DP-DN ist ein auf DIN-Schiene montierbares Gateway zur Protokollkonvertierung zwischen PROFIBUS DP und DeviceNet. Er führt Echtzeit-I/O-Mapping und Protokollübersetzung in Master- und Slave-Rolle durch und ermöglicht die Integration untergeordneter PROFIBUS-Strecken in DeviceNet-Netze und umgekehrt. Lizenzierte Master-Funktionalität ist uneingeschränkt.

Highlights

• Integriert einen untergeordneten PROFIBUS-Netzabschnitt in DeviceNet und umgekehrt
• Master für bis zu 125 PROFIBUS-Slaves oder 63 DeviceNet-Knoten
• I/O-Konversionszyklus < 10 ms für schnelle Echtzeitanwendungen
• Gerätewechsel in Sekunden via entnehmbarer Speicherkarte
• Aufspielbare Firmware für flexible Zusatzkonversionen
• Diagnose und Konfiguration über USB-Schnittstelle

Unterstützte Protokolle

• DeviceNet Master
• PROFIBUS DP Master
• PROFIBUS DP Slave
• DeviceNet Slave

Technische Daten

• Produktname: NT 100-DP-DN
• Artikelnummer: 1718.170
• Kurzbeschreibung: Gateway PROFIBUS DP zu DeviceNet
• Kommunikationscontroller: netX 100
• Integrierter Speicher: 8 MB SDRAM und 4 MB serielles Flash
• Speicherkarte: SD oder MMC, max. 2 GByte
• Versorgungsspannung: 24 V DC ± 6 V
• Typischer Strom bei 24 V: 130 mA
• Typische Leistungsaufnahme: 3,2 W
• Stromanschluss: Mini-COMBICON, 2-polig
• Verpolungsschutz: ja
• Kommunikationsschnittstelle X2: PROFIBUS-DP, RS-485 optisch isoliert, D-Sub 9-polig
• Kommunikationsschnittstelle X3: DeviceNet, ISO 11898 optisch isoliert, COMBICON 5-polig
• Diagnoseschnittstelle: USB (Mini-USB, 5-polig)
• Anzeigen: LEDs SYS, APL, COM (rot/grün), MNS (rot/grün)
• Bedienelemente: Netzadresse über 2 Drehschalter
• Zulässige Umgebungstemperatur (Betrieb): 0 … +60 °C
• Feuchte: keine Kondensation zulässig
• Verschmutzungsgrad: Einsatz in Verschmutzungsgrad 2 für UL-Konformität
• Höhe über NN: 0 … 2000 m
• Abmessungen (L x B x H): 100 x 52 x 70 mm (ohne Stecker)
• Gewicht: ca. 150 g
• Schutzart: IP 20
• Montage: auf Tragschiene EN 60715
• Konfigurationssoftware: SYCON.net
• Konformität: RoHS = Ja, CE = Ja, UKCA = Ja
• UL-Zertifizierung: UL 508 (UL-File No E334100)
• EMV-Emission: CISPR 11 Klasse A; Immunität: EN 61131-2
• ESD (Luft): EN 61000-4-2 ±8 kV Kriterium B; ESD (Kontakt): ±4 kV Kriterium A
• Burst: EN 61000-4-4 ±2 kV Kriterium B; Surge (Datenleitungen): EN 61000-4-5 ±1 kV Kriterium B
