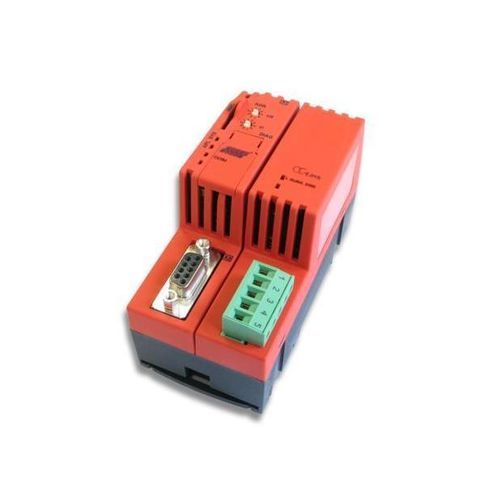

Gateway für Kommunikation NT 100-DP-CC

IndustrieEthernetSerie

Produktübersicht
netTAP 100 ist ein Protokoll-Gateway, das zwischen einem 2-Port Echtzeit-Ethernet-Protokoll und Feldbus- oder seriellen Automatisierungsprotokollen verbindet und übersetzt. Es unterstützt Konversionen Feldbus↔Feldbus, Feldbus↔Seriell und Ethernet↔Feldbus mit uneingeschränkter lizensierter Master-Funktion. Das Gerät verfügt über einen Steckplatz für eine Speicherkarte zur Ablage von Firmware und Konfiguration, was einen schnellen Austausch durch Umstecken der Karte in eine Ersatz Einheit ermöglicht. netTAP 100 unterstützt zudem die Programmierung proprietärer serieller Protokolle über die Lua-basierte Script-Sprache netSCRIPT und beinhaltet eine Entwicklungsumgebung zur schnellen Implementierung von Protokollen sowie zur Vor-/Nachverarbeitung von I/O während der Konversion.

Wesentliche Merkmale

• Integriert einen untergeordneten PROFIBUS-Netzwerkabschnitt in ein CC-Link-System
• Funktioniert als PROFIBUS-Master für bis zu 125 PROFIBUS-Slaves
• Schneller I/O-Konversionszyklus: < 10 ms
• Gerätewechsel in Sekunden durch entnehmbare Speicherkarte
• Ladbare Firmware zur Aktivierung zusätzlicher Konversionsprofile
• Diagnose und Konfiguration über USB-Schnittstelle

Unterstützte Protokolle

• PROFIBUS DP Master
• PROFIBUS DP Slave
• CC-Link Slave

Technische Daten

• Produktname: NT 100-DP-CC
• Artikelnummer: 1718.140
• Kurzbeschreibung: Gateway PROFIBUS DP zu CC-Link Slave
• Kommunikationscontroller: netX 100
• RAM: 8 MB SDRAM
• FLASH: 4 MB serielle Flash
• Speicherkarte: SD oder MMC, max. 2 GByte
• Versorgungsspannung: 24 V DC ± 6 V
• Maximaler Strom bei 24 V (typ.): 130 mA
• Typischer Stromverbrauch: 3.2 W
• Stromanschluss: Mini-COMBICON, 2-polig (Verpolungsschutz)
• PROFIBUS-Schnittstelle (X2): PROFIBUS-DP, optisch isoliertes RS-485, D-Sub 9-polig
• CC-Link-Schnittstelle (X3): CC-Link V2.0 und 1.1, RS-485, COMBICON 5-polig
• Diagnoseschnittstelle: USB, Mini-USB 5-polig
• Anzeigen: LEDs - SYS, APL, COM (rot/grün), L RUN / L ERR
• Bedienelemente: Netzwerkadresse über 2 Drehschalter
• Betriebstemperatur: 0 … +60 °C
• Feuchtigkeit: keine Kondensation erlaubt
• Verschmutzungsgrad: Einsatz in Verschmutzungsgrad 2 für UL-Konformität
• Höhe über NN: 0 … 2000 m
• Abmessungen (L x B x H): 100 x 52 x 70 mm (ohne Stecker)
• Gewicht: ca. 150 g
• Schutzart: IP20
• Montage: DIN-Schiene EN 60715
• Konfigurationssoftware: SYCON.net
• RoHS: Ja
• UL-Zertifizierung: UL 508 (UL-File No E334100)
• EMV: CE, UKCA; Emissionen: CISPR 11 Klasse A; Immunität: EN 61131-2
