Datensteckverbinder NL 50-MPI

RJ45EthernetD-sub

Übersicht

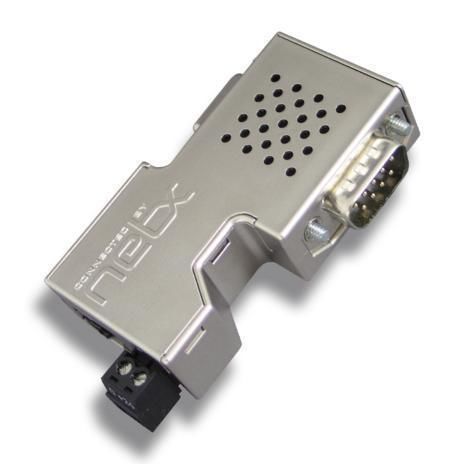

Der Hilscher NL 50-MPI ist ein direkt montierbarer Programmierstecker für S7-200/300/400 SPSen, der Programmierung, Visualisierung und Steuerung über Ethernet ermöglicht. Er lässt sich als Programmiergerät (PG) in STEP7® und TIA Portal integrieren und kann über das Engineering-Werkzeug oder den eingebetteten Webserver konfiguriert werden. Das Gerät unterstützt ISO on TCP (RFC1006) zur Kopplung von Visualisierungssystemen und Fremdgeräten, ermöglicht Fernwartung über Router mittels standardisiertem TCP/IP und erlaubt direkte SPS-zu-SPS-Kommunikation, auch wenn eine SPS keinen nativen Ethernet-Anschluss besitzt. Voll integrierte PROFIBUS-Diagnose und Master Klasse 2 DPV1-Dienste ermöglichen die vollständige DP-Slave-Parametrierung in STEP7®. Versorgung über 24 V DC; 1:1-Kontakte erlauben den Anschluss weiterer Teilnehmer am gleichen MPI/DP-Bus.

Highlights

• Anschluss an jeden freien PROFIBUS/MPI/PPI-Port
• Kostengünstige Alternative zu originalen S7 Ethernet-CPs
• Automatische Treiberintegration in STEP7® und TIA Portal
• Kopplung von zwei SPS ohne Ethernet-Schnittstelle
• Sofortige Anbindung S7-kompatibler HMI-Geräte über Ethernet
• Zugriff über kundeneigene Anwendungen (z. B. C++, C#)

Unterstützte Protokolle

• PROFIBUS MPI/DP/PPI
• Ethernet (ISO on TCP / RFC1006)

Technische Daten

• Produktname: NL 50-MPI
• Artikelnummer: 1701.430
• Kurzbeschreibung: S7-200/300/400 Ethernet-Programmierstecker
• Funktion: Fernwartung, Programmierung und Visualisierung von S7-SPSen über Ethernet
• Kommunikations-Controller: netX 50
• RAM: 8 MB SDRAM
• FLASH: 4 MB serielles Flash (Bootloader, Firmware, Konfiguration)
• Versorgungsspannung: 24 V DC ±6 V DC
• Typischer Strom: 57 mA @ 24 V (72 mA @ 18 V, 48 mA @ 30 V)
• Anschluss SPS-Versorgung/Programmierung: 9-poliger D-Sub (1:1-Verbindung)
• Anschluss externe Versorgung: Mini-COMBICON 3,81 mm, 2-polig
• PROFIBUS-Schnittstelle: RS-485 (nicht isoliert HW rev.2/3; isoliert ab HW rev.4)
• Ethernet-Schnittstelle: 10BASE-T/100BASE-TX, potenzialfrei; RJ45; Autonegotiation und Autocrossover
• LEDs: SYS, COM, LNK, ACT
• Betriebstemperaturbereich: 0 °C … +55 °C
• Feuchtigkeit: 0–85 % rel. Luftfeuchte (nicht kondensierend)
• Abmessungen (L x B x H): 74,3 x 40,6 x 16,7 mm
• Gewicht: ca. 40 g
• Schutzart: IP20
• Montage: Direkt auf SPS (DIN-Schienenmontage / Aufsteckmontage möglich)
• Konfigurationssoftware: SyCon MPI oder IBHnet-Treiber; Integration als PG in STEP7/TIA Portal
• Konformität: RoHS, CE; spezifizierte EMV/ESD-Immunitätswerte

Typische Anwendungen

• Programmierung und Inbetriebnahme von S7-200/300/400 über Ethernet
• Projektierung von HMI und Anbindung von WinCC an S7-Systeme
• Fernwartung und Protokollierung über Netzwerke und Router
• Vernetzung und direkte Kommunikation zwischen mehreren SPSen
• PROFIBUS-Diagnose und DP-Slave-Parametrierung in STEP7®
