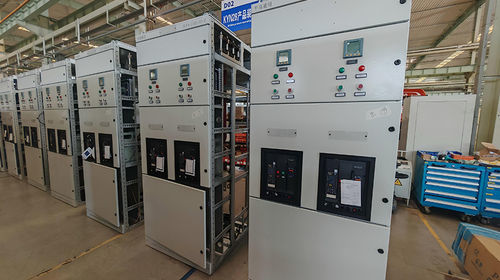

Frequenz-Schaltanlage SLVA

dreiphasigACNiederspannung

Produktbeschreibung
Die SLVA-Schaltanlage ist ein nach State Grid standardisiertes, für den Innenbereich vorgesehenes Niederspannungsschaltgerät für Drehstrom 50 Hz. Nennisolationsspannung 690 V, Nennbetriebsspannung 400 V, Nennstrombereich 1600–2500 A und Kurzschluss-Schaltvermögen 50–65 kA. Das Schrankkonzept basiert auf einer modularen, fest geteilten Struktur mit kompakter Bauweise und hoher Funktionsdichte auf geringem Raum. Einsatzbereiche sind Kraftwerke, Umspannwerke, Industrie- und Bergbauunternehmen, Büro- und Geschäftshäuser sowie kommunale Bauvorhaben für Energieverteilung, Motorsteuerung und Blindleistungskompensation.

Haupttechnische Daten

• Nennstrom horizontale Sammelschiene: 1250 / 2000 / 2500 A
• Kurzzeitige Belastbarkeit horizontale Sammelschiene: ≥35 / ＞50 / ≥65 kA
• Nennstrom vertikale Sammelschiene: 1250 / 1600 A
• Kurzzeitige Belastbarkeit vertikale Sammelschiene: ≥35 / ≥40 kA
• Netzfrequenz‑Druckfestigkeit: Hauptstromkreis (Hauptschalter und horizontale Sammelschiene) Außenleiter‑Außenleiter und Außenleiter‑Erde 2,2 kV (kein Durchschlag/Flashover); Hilfsstromkreise, die mit dem Hauptstromkreis verbunden sind 1,89 kV (kein Durchschlag/Flashover); Isolierteile und isolierte Bediengriffe mit Metallfolie umwickelt gegenüber spannungsführenden Teilen 2,835 kV (kein Durchschlag/Flashover)
• Elektrischer Luftspalt: Hauptstromkreis (inkl. Hauptschalter und Rahmenleistungsschalter) ≥14 mm (entsprechend Uimp = 12 kV); Leistungsschalter in Gehäuse ≥8 mm (Uimp = 8 kV); andere Hilfssteuerkreise ≥1,5 mm
• Kriechstrecke: Hauptstromkreis (inkl. Hauptschalter und Rahmenleistungsschalter) ≥16 mm (entsprechend Uimp = 1000 V); Leistungsschalter in Gehäuse ≥12,5 mm (Uimp = 800 V); andere Hilfssteuerkreise ≥4 mm
• Schutzart: Schrank IP4X, Lüftungsöffnungen IP3XD, Schrankoberseite IP3X
• Isolationswiderstand: >10 MΩ
• Schutzleiterwiderstand: Messgerätstür zum Haupterdungspunkt ≤100 MΩ, Fronttür zum Haupterdungspunkt ≤100 MΩ, Montagegestell des Leistungsschalters zum Haupterdungspunkt ≤100 MΩ, Rückwandtür zum Haupterdungspunkt ≤100 MΩ, Montagegestell der Klemmenleiste zum Haupterdungspunkt ≤100 MΩ
• Abmessungen (B × T × H, ohne Türen): Shanghai kompakt 500 × 800 × 2200 mm; Shanghai Standard 900 × 800 × 2200 mm; State Grid kompakt 700/900 × 800 × 2200 mm; State Grid Standard 800/1000 × 800 × 2200 mm

Merkmale / Technische Spezifikationen

• Ausgelegt für Drehstromsysteme 50 Hz
• Nennisolationsspannung: 690 V; Nennbetriebsspannung: 400 V
• Nennstrombereich: 1600 A–2500 A
• Kurzschluss-Schaltvermögen: 50 kA–65 kA
• Modulare, fest geteilte Struktur für hohe Raumausnutzung
• Anwendungsbereiche: Kraftwerke, Umspannwerke, Industrieunternehmen, Gebäude, kommunale Niederspannungsverteilung
• Verschiedene Sammelschienen‑ und Spannungsfestigkeitsstufen zur Erfüllung regionaler Normanforderungen
