Vakuumschutzschalter PGV2

Hochspannungfür Verteilungfür Schaltstation

Klassifizierung
Stromverteilung - Komponenten

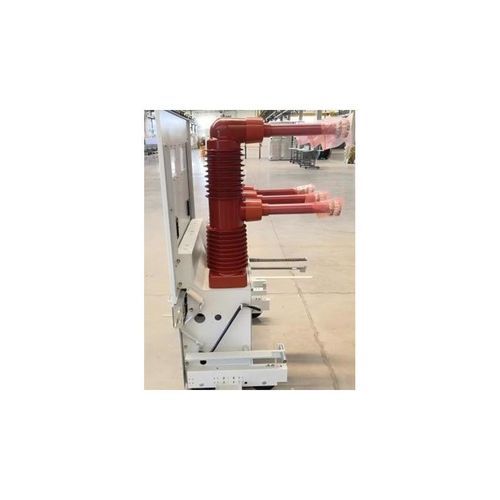

Produktbeschreibung
Dieser abgeschlossene, für Innenaufstellung ausgelegte Hochspannungs-Vakuum-Leistungsschalter ist für Betriebsbedingungen mit 20 Hz ausgelegt. Er bietet hohe Kurzschluss-Schaltfähigkeit, lange elektrische und mechanische Lebensdauer und ist für Verteilnetze sowie zugehörige Hochspannungs-Schaltanlagen geeignet.

Hauptmerkmale

• Schaltvermögen bei 20 Hz: 31,5 kA; elektrische Lebensdauer: 20 Schaltvorgänge; mechanische Lebensdauer: 10.000 Zyklen.
• Mechanische und strukturelle Kompatibilität mit vorhandenen ZN85-Schaltern zur Vereinfachung von Integration und Wartung.
• Eigenentwickelte 20-Hz-Vakuum-Löschkammer; Polsäulen in hausinternem APG-Gießverfahren gefertigt zur Sicherstellung der Bauteilezuverlässigkeit.
• Vertikal angeordnete Bauweise mit Löschkammer oben und Verriegelungs-/Betätigungsmechanik unten zur Reduzierung der Gesamttiefe und Vereinfachung des Mechanismus.

Wesentliche technische Daten

• Modell: PGV2-Serie
• Nennspannung: 40,5 kV
• Nennfrequenz: 20 Hz
• Nennstrom: 1250 A
• Nenn-Kurzschluss-Schaltstrom: ≤ 31,5 kA
• Nenn-Kurzschluss-Schließstrom: 80 kA
• Bemessungsdauer des Kurzschlusses: 3 s
• Bemessungs-Kurzzeitfestigkeit: 31,5 kA
• Bemessungs-Spitzenwertfestigkeit: 80 kA
• Bemessungs-Impulsspannungsfestigkeit Blitz (1,2/50 μs, Spitze): 185 kV
• Bemessungs-Wechselspannungsfestigkeit (1 min, Effektivwert): 95 kV
• Nenn-Betriebsfolge: O-0.3s-CO-180s-CO
• Anzahl zulässiger Schaltunterbrechungen bei Nenn-Kurzschlussstrom: 20 Schaltungen
• Nenn-Ableitstrom bei unsymmetrischem Erdfehler: 27,4 kA
• Nenn-Unterbrechungsstrom bei Schritt-/Phasenausfall: 7,9 kA
• Nenn-Öffnungsstrom für Kabelaufladung: 50 A
• Mechanische Betätigungen: 10.000 Zyklen
