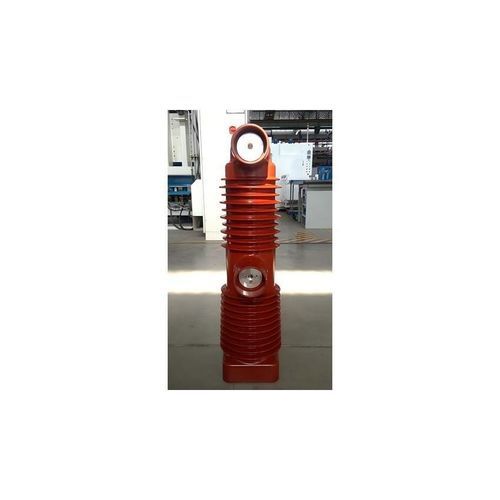

Getrennter Pol / Epoxidharz JZDNfür Vakuumschalterfür Vakuumschalter
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Weitere Eigenschaften
- Epoxidharz, für Vakuumschalter
- Spannung
40,5 kV
- Stromstärke
Max: 2.500 A
Min: 1.250 A
Beschreibung
Hauptmerkmale des Produkts
Haupttechnische Daten
Modell / Spezifikationen
- Hervorragende Isolationsleistung:
- Vollständige Vergusskapselung: Vakuum-Löschkammer und Hauptstromleiter sind vollständig in leistungsfähigem Epoxidharz eingebettet, wodurch Kriech- und Verschmutzungsüberschläge vermieden werden
- Gleichmäßige Feldverteilung: die vergossene Struktur optimiert und verteilt das elektrische Feld zur Erhöhung der Durchschlagsfestigkeit
- Hohe dielektrische Festigkeit: Epoxidharz bietet hohe Durchschlags- und Spannungsfestigkeit
- Staub- und feuchtigkeitsbeständig: komplett dichtes Design schützt vor Staub, Feuchtigkeit, Salznebel und korrosiven Gasen und sichert langfristige Isolationsstabilität
- Hohe mechanische Festigkeit und Umweltbeständigkeit:
- Robuste Konstruktion: ausgehärtete Epoxidstruktur weist hohe mechanische Festigkeit und Steifigkeit auf und widersteht Stößen, Vibrationen und Belastungen
- Einsatz in rauen Klimazonen: geeignet für große Höhen, hohe/niedrige Temperaturen und hohe Luftfeuchte
- Korrosionsbeständig: Epoxidharz widersteht zahlreichen Chemikalien
- Kompakte Bauweise und hohe Integration:
- Platzsparend: Vergusstechnik eliminiert traditionelle Isolatorhalter und Luftabstände, verringert Bauraum von Pol und Schaltgerät
- Vereinfachte Konstruktion: Integration mehrerer Funktionskomponenten zur Vereinfachung des Innenaufbaus
- Hohe Zuverlässigkeit und lange Lebensdauer:
- Wartungsarm: geschlossene Konstruktion isoliert kritische Komponenten von der Umgebung und reduziert Wartungsaufwand
- Schutz der Vakuum-Löschkammer: Epoxid schützt keramische Hülle der Vakuumunterbrecher vor mechanischen und Umwelteinflüssen
- Stabile Leistung: elektrische und mechanische Eigenschaften bleiben über die Lebensdauer stabil
- Ausgezeichnetes Kondensationsverhalten: glatte Epoxidoberfläche mit geringer Wasserdampfdurchlässigkeit reduziert Kondensatbildung bei wechselnder Feuchte
- Optimierter Leitkreis:
- Niedriger Schleifenwiderstand: Leiter werden vor dem Verguss verbunden, was zuverlässige Kontakte und niedrigen, stabilen Widerstand gewährleistet
- Gute Wärmeableitung: Vergussdesign kombiniert interne Wärmewege und äußere Kühlstrukturen zur Begrenzung der Temperaturerhöhung
- Hohe Stromtragfähigkeit: zuverlässiges Leitungsdesign sichert Nennstrom und Kurzschluss-Unterbrechungsvermögen
- Umweltfreundlich und sicher:
- Keine Verschmutzung: Epoxidmaterialien sind ungiftig; Fertigungsprozesse können Umweltanforderungen erfüllen
- Kein Öl oder SF6: Vakuumlöschung und Feststoffisolation entfernen Risiken durch Öl und SF6
- Einfache Montage und Wartung:
- Modulares Design: Pol wird als Modul geliefert für schnelle Montage und Austausch
- Standardisierte Schnittstellen: mechanische und Schrankanschlüsse sind standardisiert und gut austauschbar
Haupttechnische Daten
- Nennspannung: 40,5 kV
- Nennfrequenz: 50 Hz
- Nennstrom: 1250 A – 2500 A
- Netzfrequenz-Prüfspannung (1 min, rms): 95 kV
- Blitzstoß-Prüfspannung (1,2/50 μs, Spitze): 185 kV
- Teilentladungspegel: ≤5 pC
- Schaltfolge: O-0.3s-CO-180s-CO
- Mechanische Schaltungen: 10000 Zyklen (M2)
- Schaltvorgänge bei Kurzschluss: 30-mal (E2)
- Kontaktpressung (nenn): 3100 ± 200 N
- Anfangskontaktpressung: 2200 ± 160 N
- Schleifenwiderstand an der Untergrenze der Nennkontaktpressung: ≤20 μΩ
- Kontaktöffnungsweg: 19 ± 1 mm
- Überfahrt: 6 ± 2 mm
Modell / Spezifikationen
- Modellreihe: JZDN-Serie
- Vergussmaterial: hochleistungsfähiges Epoxidharz
- Anwendbare Ausrüstung: Vakuum-Leistungsschalter, schrankumschlossene Schaltanlagen
- Typische Nennwerte: 40,5 kV; 1250–2500 A (kundenspezifisch möglich)
- Schutzgrad: vollständig vergossene Epoxidkapselung
