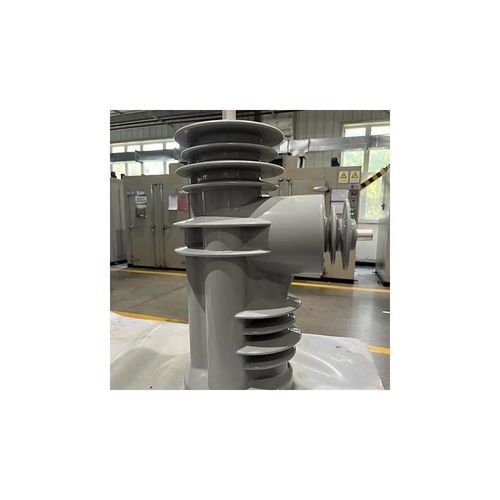

Durchführung für Transformatoren / Mittelspannung

Hauptmerkmale

• Der primär-sekundär integrierte Isolator kombiniert Spannungsensor, Stromsensor und Energieabnahme-Modul im Stützisolator und ermöglicht so ein kompakteres, integriertes Design.
• Es wird eine marktübliche hintereinsetzbare modulare Struktur verwendet: Spannungsensor und Abnahmeeinheit haben einheitliche Abmessungen und Erscheinungsbild, gute Austauschbarkeit und einfache Austauschmöglichkeiten; hohe Gießausbeute bei fertigen Stützisolatoren.
• Der Spannungsensor verwendet ein kapazitives Teilerschaltungsprinzip ohne ferromagnetische Resonanz, mit hoher Genauigkeit und guter Konsistenz.
• Der Stromsensor verwendet eine LPCT-Doppelspulen-Lösung mit unabhängiger Nullsequenzsynthese; die Genauigkeit erfüllt die Anforderungen der State Grid-Norm 1S-Klasse.
• Eingebettete Potentialausgleichsabschirmung sorgt für hervorragende Isolationsleistung; Teilentladung pro Isolator <3 pC (1.2Ur), Gesamtsystem <10 pC (1.2Ur).

Technische Hauptparameter
Nennspannungsverhältnis: Außenleiter-Spannung: (10kV/√3)/(3.25V/√3); Nullsequenz: (10kV/√3)/(6.5V/3)
Genauigkeitsklasse: Außenleiter-Spannung: 0,5; Nullsequenz-Spannung: 3P
Nennlast: 2 MΩ ±5%
Nennübersetzungsverhältnis: Phase: 600A/1V; Nullsequenz: 20A/0,2V
Nenn-Primärspannung: 10/√3 kV (kapazitive Abnahmeeinheit)
Sekundärausgangsspannung: DC27V
Abnahmeleistung: 6W–8W

Eigenschaften / Technische Daten

• Integration von Spannungsensor, Stromsensor und Abnahmemodul für ein kompaktes, einheitliches Produktdesign.
• Hintereinsetzbare modulare Struktur für einfache Wartung und hohe Austauschbarkeit.
• Spannungsmessung über kapazitiven Teiler für stabile Leistung und hohe Genauigkeit.
• Strommessung über LPCT-Doppelspulendesign, konform mit der 1S-Genauigkeit von State Grid.
• Eingebettete Potentialausgleichsabschirmung für überlegene Isolierung und niedrige Teilentladungseigenschaften.
