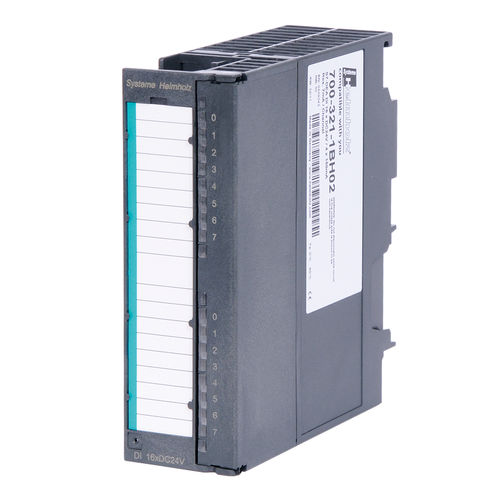

Digitales Eingangsmodul 700-321-1BH02

16 DigitaleingängeStrom2-Leiter

Digitale Eingabebaugruppen für die 300er Serie Allgemeine Informationen Abmessungen (TxBxH)116 x 40 x 125 mm Gewichtca. 220g Potentialtrennung zum RückwandbusJa (Optokoppler) in Gruppen zu16 Eingangsspannung für Signal "0"-3 … +5 V für Signal "1"+13 … +30 V NennwertDC 24 V Eigenschaften Eingangsstrom für Signal „1“typ. 7 mA Verzögerungszeittyp. 1.2 … 4.8 ms Anschluss von 2-Draht-InitiatorJa zulässiger Ruhestrom für Signal „0"max. 1.5 mA Verlustleistung (Nennbetrieb)typ. 3.5 W Frontstecker20-polig Leitungslänge Ungeschirmtmax. 600 m Geschirmtmax. 1000 m Stromaufnahme Intern (Rückwandbus)typ. 20 mA Extern (aus +24 V/L+)max. 140 mA Umgebungsbedingungen Umgebungstemperatur0 °C … +60 °C Transport- und Lagertemperatur-25 °C … +75 °C Verschmutzungsgrad2 ZulassungenCE
