Abläng- und Profilbearbeitungszentrum / Multifunktion WALL-Master series

CNCHolz

Produktübersicht

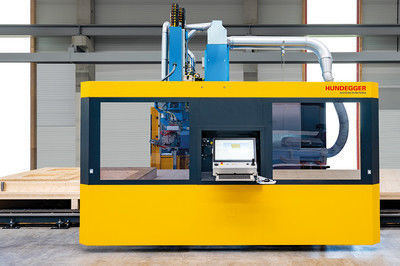

Der Hundegger WALL-Master ist ein modulares Portalbearbeitungssystem zur Fertigung und automatischen Dämmung gedämmter Holzrahmen-Elemente (Wand, Dach, Decke). Das kompakte Portal mit integrierten Schaltschränken und mobilem Bedienpult reduziert den Platzbedarf in der Fertigung. Die vollständige Integration in die CAMBIUM-Software unterstützt die Arbeitsvorbereitung und Prozessoptimierung.

Varianten

• Hundegger WALL-Master 3200
• Hundegger WALL-Master 3800
• Hundegger WALL-Master 4500

Highlights

• Kompakte Portalkonstruktion mit geringem Platzbedarf, kombinierbar mit Wendesystemen
• Innovatives Sicherheitskonzept und staubgeschützte Linearführungen
• Erweiterbar für höhere Kapazitäten und verschiedene Wandsysteme
• Kompatibel zu Dämmsystemen: WAM-TL, WAM-TS, WAM-TC
• Luftgekühlte 3-Achs-Spindel 11 kW (aufrüstbar auf 4/5 Achsen)
• Unterstützt bis zu 5 Befestigungssysteme: Nageln, Klammern, Schrauben, Pushen etc.
• Optionale Bauteil- und Tischreinigung

Konstruktion & Bedienung
Der WALL-Master besitzt eine torsionssteife Schweißkonstruktion in Kastenbauweise, angetrieben durch Servomotoren auf X-Achsen-Führungsschienen für hohe Positioniergenauigkeit. Integrierte Schaltschränke und ein mobiles Bedienpanel ermöglichen eine platzsparende, intuitive Bedienung. Linearwagen mit Abstreifern und Dichtungen reduzieren Holzstaub-Eintritt und ermöglichen komfortablen Zugang zum Tisch.

Fräs-/Sägeaggregate
Standard ist ein luftgekühltes 3-Achs-Fräsaggregat mit stufenlos regelbarer Drehzahl und automatischer Werkzeugaufnahme. Erweiterungsmodule ermöglichen 4- und 5-Achs-Bearbeitungen sowie automatischen Werkzeugwechsel.

Befestigeraggregat
Der WALL-Master verwendet die Hundegger-Universalaufnahme, sodass Befestigungsgeräte verschiedener Hersteller automatisch aus dem Magazin entnommen werden können. Die Aufnahme enthält mechanische Kupplung sowie Medien- und Datenübertragung und unterstützt eine 4-Achs-Werkzeugaufnahme mit ±90° Drehung.

SMART-Table und Tischsysteme
Flexible Tischlösungen inkl. SMART-Table:

• Rastermaß Rollen: 1.200 mm
• Arbeitshöhe: 550 mm
• Belastbarkeit: bis 100 kg/m²
• Tischmodule auf Halfenschienen der X-Führung montiert für Stabilität und Flexibilität

Handhabungsmodule

• Spannsysteme für Elementbreiten ab 400 mm bis zur maximalen Konfiguration, Spannkraft bis 180 kg
• Wenden: funkferngesteuert für Sicherheit und geringe Stellfläche
• Heben: Modul mit Armen zum Anheben der Elemente bis 70° zur Kranentnahme
• Rollen: fest, hebbar oder angetrieben für flexible Förderung

Dämmlösungen
Drei Dämmportal-Varianten für automatisches Einblasen von Dämmstoffen:

• WALL-Master Thermo Linked: aufgehängtes Portal integriert am Gantry (Maschinengewicht ca. 3 t)
• WALL-Master Thermo Solo: autonomes Dämmportal auf X-Schienen mit mobilen Schaltschränken
• WALL-Master Thermo Cantilever: Konsolensystem, das den Gantry überfährt und ±90° dreht zum Befüllen komplexer Konturen (gesteuert über CAMBIUM)

Software (CAMBIUM)
CAMBIUM® ist die 3D-Softwareplattform von Hundegger zur Arbeitsvorbereitung, automatischen Berechnungen, Produktionsabbildung und Optimierung. Sie ermöglicht zentrale Arbeitsvorbereitung am Arbeitsplatz oder im Büro sowie Integration mit Zuführ- und Lagersystemen.

Vorteile

• Integrierter Workflow: Bearbeitung, Befestigung und Dämmung in einem System
• Universalaufnahme für herstellerunabhängige Befestigungsgeräte
• Präzise Platzierung von Befestigungen in statisch korrekten Winkeln
• Automatischer Werkzeug- und Gerätewechsel für schnelle Anpassung

Technische Daten

• Max. Verfahrgeschwindigkeiten: X ≈ 35 m/min, Y ≈ 40 m/min, Z ≈ 35 m/min
• Max. Elementbreiten: 3.200 mm (3200) / 3.800 mm (3800) / 4.500 mm (4500); Länge abhängig von Tischfläche; Höhe max. 550 mm
• Spindel: luftgekühlte 3-Achs-Spindel 11 kW (aufrüstbar auf 4/5 Achsen)
• Befestigungssysteme: bis zu 5 Typen
• SMART-Table: Rastermaß 1.200 mm, Arbeitshöhe 550 mm, Belastbarkeit bis 100 kg/m²
• Spanndruck: bis 180 kg
• Dämmportale: Thermo Linked, Thermo Solo, Thermo Cantilever (Einblastechnik)
• Automatischer Werkzeug- und Gerätewechsel; universelle mechanische/Medien/Daten-Schnittstelle
