Abläng- und Profilbearbeitungszentrum / Multifunktion PBA-Drive 3600

CNCHolz

Produktüberblick

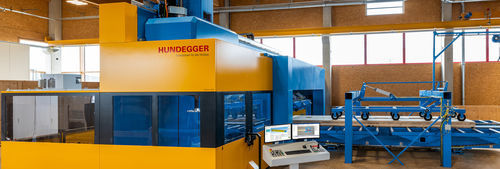

Die Hundegger PBA-Drive 3600 ist ein kontinuierlich arbeitendes Plattenbearbeitungszentrum für CLT, das sechseitige Bearbeitungen ohne Wenden der Platten ermöglicht. Sie verbindet flexiblen Materialfluss mit präzisen Komponenten — hochpräziser Heavy-Duty-Kettenförderer und drei HMC-Messsysteme pro Tischeinheit — und bietet reproduzierbare Genauigkeit für unterschiedliche Produktionsmengen.

Das Multitalent
Die PBA-Drive 3600 basiert auf einem modularen Konzept und einem konfigurierbaren Materialfluss, der kundenspezifisch angepasst werden kann. Leistungsstarke Mehrachsenaggregate (bis zu 5 Achsen) erlauben die Bearbeitung aller Seiten in einem Durchlauf. Eine vollständig gekapselte Maschinenkabine mit schwebender Absaugung und integrierter Abfallentsorgung begrenzt Späne und Staub und verringert Reinigungsaufwand.

Maximal bearbeitbare Werkstückdimensionen

• Grundbreiten der Bearbeitung bis zu 3.660 mm
• Maximale CLT-Plattenhöhe bis zu 400 mm

HIGHLIGHTS DER PBA-Drive 3600
Drei HMC-Messsysteme pro Tischeinheit und ein präziser Kettenförderer sorgen für zuverlässigen Transport und Positionierung. Die Maschine ermöglicht sechseitige Bearbeitung ohne Wenden und unterstützt effiziente Durchlaufprozesse.

Hauptkomponenten und Leistung

• 5-Achs-Aggregat, 63 kW, mit Werkzeugmagazin (ermöglicht Mehrseitenbearbeitung in einem Durchgang)
• 3-Achs-Fräsaggregat, 43 kW, mit horizontalem Tieflochbohraggregat
• Vollständig gekapselte Maschinenkabine mit schwebender Absaugung
• Integrierte Abfallentsorgung in der Bearbeitungszone

Ihre Vorteile

• Bearbeitung aller Bauteilseiten ohne Wenden
• Reduzierter Fremdstaub und vereinfachte Späneentsorgung durch Kabinenabsaugung
• Simultane Plattenbearbeitung und -formatierung
• Effizienter Materialfluss für Dauerbetrieb
• Einfache Anbindung an automatische Zuführsysteme

Varianten / Maximale Bearbeitungsmaße (Rohteil)

• Länge: min. 4.000 mm — max. abhängig von der Schienenlänge
• Breite: min. 1.250 mm — max. 3.660 mm
• Höhe: min. 60 mm — max. 400 mm

Installation und Automatisierung
Verschiedene Zuführ- und Auslaufoptionen ermöglichen Konzepte von manueller Be- und Entladung bis hin zu vollständig automatisierten, durchgehenden Materialflüssen. Der selbstentwickelte Heavy-Duty-Kettenförderer und eine automatisch gesteuerte Ausrichteinheit ermöglichen präzises Auflegen und zuverlässigen Transport großer, schwerer CLT-Platten.

Software / CAMBIUM
CAMBIUM ist die 3D-Softwareplattform von Hundegger für Arbeitsvorbereitung und Produktion. Sie bietet eine einheitliche Oberfläche für Hundegger-Maschinen, BVX2-Schnittstellen, automatisierte Berechnungen, Optimierung und Nesting, Reporting und Standard-IT-Schnittstellen sowie die Integration in Zuführ- und Lagersysteme.

Verarbeitungsbeispiele
Vom CAD bis zum fertigen Bauteil: Formatieren, Fräsen, Bohren, Sägen, Nuten und Winkelbearbeitungen werden durch die Multi-Aggregat-Konfiguration und Automatisierungsoptionen unterstützt.

Charactéristiques / spécifications techniques

• Modell: PBA-Drive 3600
• Bearbeitungskonzept: sechseitige Bearbeitung ohne Wenden
• Transport: hochpräziser Heavy-Duty-Kettenförderer (Eigenentwicklung)
• Messung: drei HMC-Messsysteme pro Tischeinheit
• Hauptaggregate: 5-Achs-Aggregat (63 kW) mit Werkzeugmagazin; 3-Achs-Fräsaggregat (43 kW) mit Tieflochbohraggregat
• Max. Breite (Basisbearbeitung): bis zu 3.660 mm
• Max. Plattenhöhe: bis zu 400 mm (min. 60 mm)
• Länge (Rohteil): min. 4.000 mm — max. abhängig von Schienenlänge
• Spannung: optimierte Spannposition nahe dem Bearbeitungsbereich
• Maschinenzone: vollständig gekapselte Kabine mit schwebender Absaugung und integrierter Abfallentsorgung
• Automatisierung: Optionen von manueller Beschickung bis zu vollautomatischem Durchlauf; automatische Ausricht-/Voreinstelleinheit
• Software: CAMBIUM 3D für Arbeitsvorbereitung, Optimierung und Maschinenanbindung
