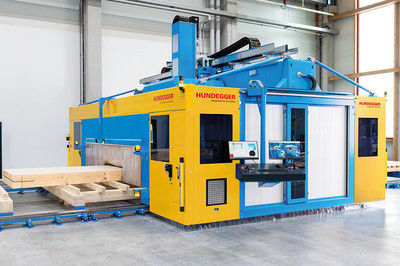

3-Achs-Bearbeitungszentrum PBA-X series

5-Achsmit schwenkbarer Spindelfür Holz

Produktübersicht
Die Hundegger PBA‑X Portalanlage verbindet ein modulares Maschinenkonzept mit leistungsstarken Antrieben für die präzise CNC‑Bearbeitung von CLT‑Platten und Leimbindern. Mit 5‑Achsen‑ und 3‑Achsen‑Aggregaten sowie CAMBIUM® Multi‑Panel‑Unterstützung verarbeitet die PBA‑X Bauteile verschiedener Querschnitte in optimierten Losgrößen bei geringem Verschnitt.

Varianten

• Hundegger PBA‑X 3100
• Hundegger PBA‑X 3600
• Hundegger PBA‑X 4600

Multimachining
Intelligentes Multimachining ermöglicht die Verknüpfung mehrerer Maschinen zu einem kontinuierlichen Produktionsfluss, wodurch Durchsatz und Ablauf optimiert werden.

Highlights

• Maximale Bearbeitungsmaße (Rohteil): Länge = abhängig von Schienenlänge; Breite = 3500 / 4000 / 5000 mm (je nach Ausführung); Höhe = 650 mm
• 5‑Achsen‑Spindelaggregat 35 kW mit stufenloser Drehzahlregelung 0–12.000 U/min für große Werkzeuge und schnelle Fräser
• 3‑Achsen‑Fräs‑ und Bohraggregate für zusätzliche Bearbeitungsschritte
• TORNADO Reinigungssystem (mitfahrend oder stationär) zur effektiven Späne‑ und Staubabsaugung
• Hochwertige Linearführungen mit abgedichteten Führungswagen für X/Y
• Vollautomatische Zentralschmierung zur Reduzierung von Wartungsaufwand

Maschinenbereich / Hauptaggregat / Werkzeuge
Portal und Werkzeugträger bewegen sich in X und Y auf präzisen Linearführungen und gewährleisten eine steife Verbindung zwischen Portalrahmen und Transportsystem. Werkzeugwechselsystem mit Basislager bis zu 50 Werkzeugplätzen; das 5‑Achsen‑Aggregat bearbeitet alle sechs Seiten mit stufenlos regelbarer Spindeldrehzahl.

Vorteile

• Bearbeitung von Bauteilen bis 5,0 m Breite und 650 mm Höhe
• Effiziente Ausführung von Schnitten, Fräsungen und Bohrungen
• Frei konfigurierbares Werkzeugmagazin
• Tieflochbohrungen auf 4 Bauteilseiten bis ±30°

Bearbeitungsbeispiele
Geeignet für Einplatz-, Mehrplatz‑ und Durchlaufkonzepte. Die PBA‑X lässt sich an Linienlayout und Materialfluss anpassen.

Optionen & Aufstellkonzepte
Konfigurierbar als kompakte Einplatz‑Lösung, modularer Mehrplatz‑Tisch oder kontinuierliche Durchlauf‑Lösung. Diverse optionale Aggregate erweitern die Funktionalität.

CAMBIUM® Software
CAMBIUM® ist die 3‑D‑Steuer‑ und Vorbereitungsplattform von Hundegger. Funktionen: Arbeitsplatz‑ oder Bürovorbereitung, automatische Berechnungen, Nesting, regelmäßige Updates und Schnittstellen zu Lager‑ und Zuführsystemen.

CAMBIUM Vorteile

• Eine einheitliche Softwareplattform für Hundegger‑Maschinen
• Abbildung des gesamten Produktionsprozesses und automatische Berechnungen
• Anpassbare, klar formatierte Berichte
• Standard‑IT‑Schnittstellen für Systemintegration

Automatisierung / Intelligente Bearbeitungstische
Verfügbare Tische: stationäre Systeme mit schnellspannbaren beweglichen Auflagen, Bearbeitungstische mit angetriebenen Rollen für automatische Zuführung/Ausfuhr und Vakuumtische, die Platten bis zu 400 mm heben. Intelligente Pod‑Absenkung ermöglicht mehrere Bearbeitungen in einer Spannfolge.

Bearbeitungsaggregate & Werkzeuge (Beispiele)
Hochleistungsaggregate: 5‑Achsen Säge/Spindel, 3‑Achsen Fräseinheiten, Tieflochbohreinheiten, Vakuumstempel, Sägen, Werkzeugmagazine und spezielles Werkzeug für CLT und Leimbinder.

Technische Daten

• Modellserie: PBA‑X (3100 / 3600 / 4600)
• Max. Werkstückbreite: 3500 mm (3100) | 4000 mm (3600) | 5000 mm (4600)
• Max. Werkstückhöhe: 650 mm
• Länge: abhängig von Schienenlänge (konfigurierbar)
• 5‑Achsen Spindelleistung: 35 kW
• Spindeldrehzahlbereich: stufenlos 0–12.000 U/min
• 3‑Achsen Aggregate als Ergänzung verfügbar
• Werkzeugmagazin: bis zu 50 Plätze (konfigurierbar)
• TORNADO Reinigungssystem zur Späne‑ und Staubentfernung
• Tieflochbohrungen auf 4 Seiten bis ±30°
• Vakuumtisch: Hebung bis 400 mm; intelligente Pod‑Absenkung für Mehrfachspannung
• Vollautomatische Zentralschmierung
• CAMBIUM® Software für Vorbereitung, Nesting, Optimierung und Steuerung
• Aufstellkonzepte: Einplatz, Mehrplatz, Durchlauf
