5-Achs-Bearbeitungsmaschine UFA-Industry

vertikalfür HolzFräs

Kurzbeschreibung
Die Plattenbearbeitungsmaschine UFA-Industry ist ausgelegt zum Formatieren und Bearbeiten von Platten an Stirnseite und Längsseite sowie zum Herstellen von Falzen, Nuten und Öffnungen an der Unterseite. Bauteile auf einem Kettenförderer werden von unten oder an allen vier Seiten bearbeitet. Die Maschine ist modular und wird nach produktionstechnischen Anforderungen ausgestattet; Aggregate und Optionen sind nachrüstbar.

Highlights

• Auslegung für BSP/CLT-Elemente mit Konstruktionsdicke bis Z = 37 cm, maximale Breite Y = 360 cm und Länge X = 16,5 m.
• Bearbeitung von unten und an 4 Seiten möglich, abhängig von der Ausstattung.
• Integrierte CAMBIUM® Produktions- und Steuerungssoftware zur Prozesskontinuität und Maschinenintegration.

Hauptaggregate / Werkzeugaggregate

• Besäumaggregat: bis zu 22 kW, Bearbeitung auf beiden Längsseiten möglich.
• Fräsaggregate: bis zu 43 kW, Spindeldrehzahlen bis 12.000 U/min.

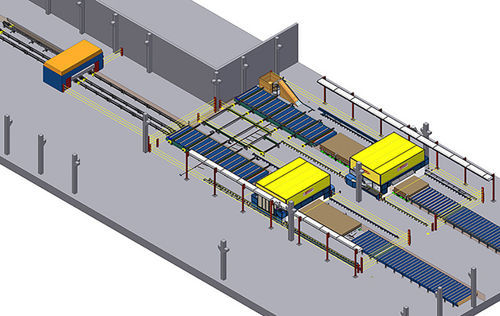

Prozesskette
Die UFA-Industry kann als zentrales Bearbeitungszentrum in einer Fertigungslinie eingesetzt werden. Sie kann bis zu zwei Maschinen der PBA-Serie mit bereits von unten bearbeiteten und formatierten Platten bedienen, wodurch ein zeitaufwändiges Wenden der Bauteile entfällt und die Handhabungszeiten reduziert werden.

Bearbeitungsbeispiele
Formatieren, Besäumen, Nuten, Falzen und Unterseitenbearbeitung großer BSP-Elemente. In Kombination mit PBA-Maschinen sind in optimierten Abläufen Bearbeitungen von Platten bis ca. 30 cm von unten möglich; die maximalen Kapazitäten hängen von der Aggregateauswahl und der Konfiguration ab.

Modularität & Automatisierung
Modulares System, anpassbar mit verschiedenen Aggregaten und Automationsoptionen. Typische max. Verfahrgeschwindigkeiten: X-Achse ≈ 60 m/min; Y-Achse ≈ 60 m/min; Z-Achsen ≈ 30 m/min. Nachrüstmöglichkeiten ermöglichen die Anpassung an veränderte Produktionsanforderungen.

Charactéristiques / spécifications techniques

• Modell: UFA-Industry
• Hersteller: Hundegger
• Einsatzbereich: Formatierung und Bearbeitung von BSP/CLT-Elementen; Bearbeitung von unten und an 4 Seiten
• Maximale Plattendicke (Konstruktion): bis Z = 37 cm (anwendungsabhängig; optimierte Unterseitenbearbeitung bis ≈ 30 cm)
• Maximale Plattenbreite Y: 360 cm
• Maximale Plattenlänge X: 16,5 m
• Besäumaggregat Leistung: bis zu 22 kW (je Längsseite)
• Fräsaggregate Leistung: bis zu 43 kW, bis 12.000 U/min
• Verfahrgeschwindigkeiten: X ≈ 60 m/min; Y ≈ 60 m/min; Z ≈ 30 m/min
• Förderung/Handhabung: Kettenförderer zur Positionierung der Platten; geeignet als zentrales Bearbeitungszentrum in Verbindung mit PBA
• Steuerungssoftware: CAMBIUM® (firmenintern)
• Modularer Aufbau: nachrüstbare Aggregate und Optionen
