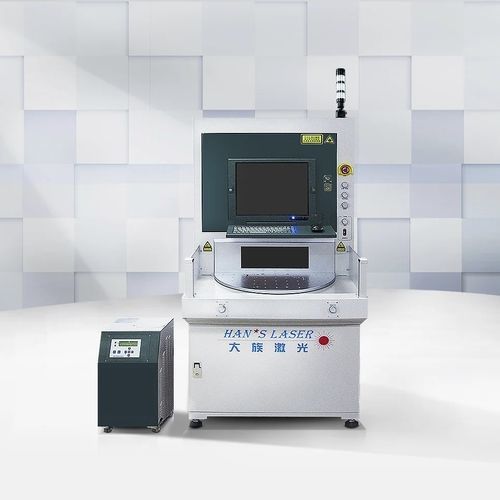

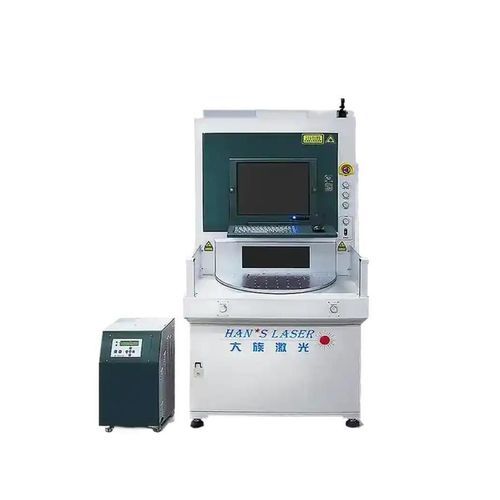

UV-Laser-Markiermaschine EP-15-THG-D

Metallfür Siliziumfür Papier

Zusammenfassende Informationen

• Zwei-Stationen-Rundtisch: eine Station für Be- und Entladen, die andere für die Markierung, geeignet für hocheffiziente Chargenproduktion.
• Mit Sicherheitslichtvorhang für sichere, kontinuierliche Produktion.
• Kompatibel mit verschiedenen Lasertypen: UV (355 nm), Grün (SHG), IR u. a.; Modelle z. B. EP-15-THG-D und EP-15-SHG-D.
• Mikrolochbohrung möglich, Lochdurchmesser d ≤ 10 µm.

Anwendung

• Kennzeichnung von Logo, Modell und Herkunft bei elektronischen Bauteilen und Baugruppen.
• Markierung auf Lebensmittelverpackungen, PVC-Rohren, pharmazeutischen Verpackungsmaterialien (HDPE, PO, PP usw.).
• PCB-Kennzeichnung und -Schneiden; Abtragen von Metall- und Nichtmetallbeschichtungen; Mikroloch- und Sacklochbearbeitung an Siliziumwafern.
• Kennzeichnung von Niederspannungsgeräten und feuerfesten Materialien.

Spezifikation
Maschinenmodell: EP-15/25/30-THG-D
Laserwellenlänge: 355 nm
Laserleistung: 4W / 7W / 10W / 15W / 25W
Min. Linienbreite: 10 µm – 15 µm
Markiergeschwindigkeit: 250 Zeichen/s
Markierbereich: 100 × 100 mm
Standardobjektiv: F160
Pulswiederholfrequenz: 10–200 kHz
Kühlmodus: Wasserkühlung
Stromversorgung: AC 220V, 50Hz, 16A
Gesamtleistungsaufnahme: ≤ 1,5 kW
Gesamtabmessung: 800 mm × 1025 mm × 1500 mm


Charakteristiken / Technische Spezifikationen

• Maschinenmodell: EP-15/25/30-THG-D
• Laserwellenlänge: 355 nm
• Leistungsoptionen: 4W, 7W, 10W, 15W, 25W
• Min. Linienbreite: 10 µm–15 µm
• Markiergeschwindigkeit: bis zu 250 Zeichen/s
• Markierbereich: 100 × 100 mm
• Standardobjektiv: F160
• Pulswiederholfrequenz: 10–200 kHz
• Kühlmodus: Wasserkühlung
• Stromversorgung: AC 220V, 50Hz, 16A
• Gesamtleistungsaufnahme: ≤ 1,5 kW
• Abmessungen (B × T × H): 800 mm × 1025 mm × 1500 mm
