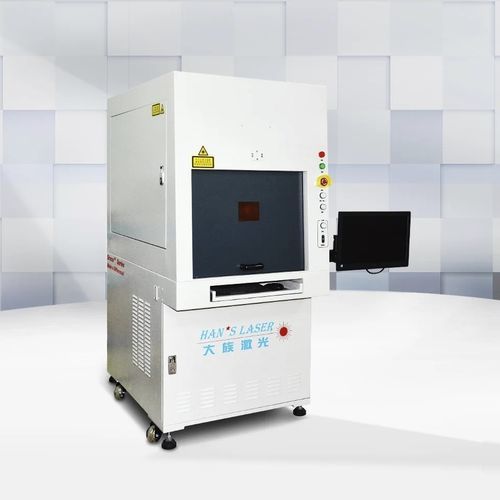

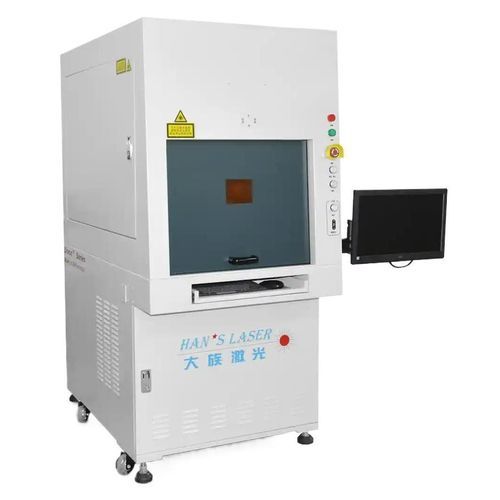

UV-Laser-Markiermaschine UV-3C

für Kunststofffür Metallmobil

Zusammenfassung
Die UV-3C ist eine Einplatz-3W UV-Laserbeschriftungsmaschine, entwickelt für ultrafeine Markierungen und Mikrobohrungen auf einer Vielzahl von Materialien. Sie verwendet einen 355 nm UV-Laser mit sehr kleinem Fokuspunkt und geringer wärmebeeinflusster Zone, geeignet für kontinuierlichen Industrieeinsatz.

Maschineneigenschaften

• Anwendbar auf verschiedene Materialien: Kunststoffe, Metalle und beschichtete Oberflächen
• Gute Strahlqualität mit sehr kleinem Fokus für superfeine Markierungen
• Kleine wärmebeeinflusste Zone zur Reduzierung von Materialschäden und Ausschuss
• Hohe Markierungsgeschwindigkeit und präzise Positionierung für effiziente Produktion
• Keine Verbrauchsmaterialien erforderlich, senkt Betriebs- und Wartungskosten
• Stabile Leistung für langanhaltenden Dauerbetrieb
• Rotierender Arbeitstisch für Indexierung und zylindrische Markierung
• Mikrolochbohrleistung, Durchmesser d ≤ 10 μm

Anwendungen

• Beschriftung von Logo, Modell, Herkunft und Rückverfolgbarkeit auf elektronischen Bauteilen und Baugruppen
• Markierung auf Lebensmittelverpackungen, PVC-Rohren, pharmazeutischen Verpackungsmaterialien (HDPE, PO, PP usw.)
• PCB-Beschriftung und -Schneiden, Entfernung von metallischen oder nichtmetallischen Beschichtungen

Technisches Datenblatt
Maschinenmodell: UV-3C
Laserwellenlänge: 355 nm
Laserleistung: 3 W (Impuls), typischer Betrieb 20 kHz
Wiederholfrequenz: 10–200 kHz
Markierbereich: 100 mm × 100 mm
Markierlinienbreite: ≤ 0,01 mm
Markiertiefe: ≤ 0,01 mm
Min. Zeichengröße: 0,06 mm
Lineare Markiergeschwindigkeit: ≤ 7000 mm/s
Wiederholgenauigkeit: ±0,003 mm
Stromversorgung: 220 V einphasig, 50 Hz, 15 A
Gesamtleistung: ≤ 1 kW
Abmessungen Hauptgerät (L×B×H): 845 × 950 × 1630 mm
Abmessungen Kühleinheit (L×B×H): 485 × 580 × 270 mm

Technische Spezifikationen

• Modell: UV-3C
• Wellenlänge: 355 nm
• Ausgangsleistung: 3 W (Impuls)
• Wiederholfrequenzbereich: 10–200 kHz
• Markierfeld: 100 mm × 100 mm
• Minimale Linienbreite: ≤ 0,01 mm
• Maximale Markiertiefe: ≤ 0,01 mm
• Minimale Zeichenhöhe: 0,06 mm
• Max. lineare Markiergeschwindigkeit: ≤ 7000 mm/s
• Positionierwiederholgenauigkeit: ±0,003 mm
• Elektrische Anforderungen: 220 V, einphasig, 50 Hz, 15 A
• Gesamtleistungsaufnahme: ≤ 1 kW
• Abmessungen Hauptgerät (L×B×H): 845 × 950 × 1630 mm
• Abmessungen Kühleinheit (L×B×H): 485 × 580 × 270 mm
