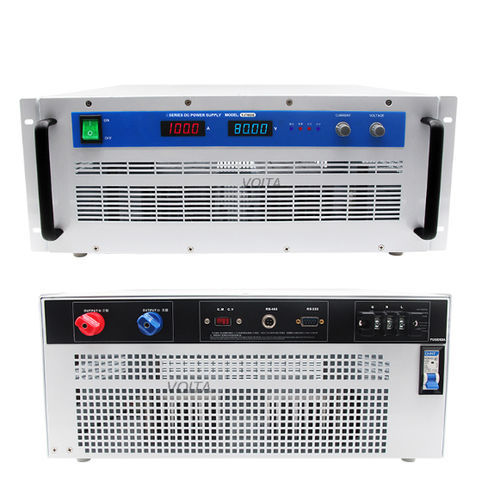

3U-Stromversorgung VT-ADP10010

AC/DCgesteuertKonstantstrom

Kurzbeschreibung Eingangsspannungsbereich: 1. Phase: AC110V±10%, 50Hz/60Hz; 2. Phase: AC220V±10%, 50Hz/60Hz; 3. Phase: AC380V±10%, 50Hz/60Hz. Ausgangsspannung: 0-1000VDC. Ausgangsstrom: 0-10A. Größe und Gewicht: 10000W Rack Mount 3U: 680*490*135mm / 36.8kg. Garantie: 2 Jahre. Anwendung

• Einstellbare DC geregelte Stromversorgung ist weit verbreitet in der industriellen Steuerung, elektronische Leistung, Galvanik, Kommunikation, wissenschaftliche Forschung.
• Instrument, Militär, Medizin, Schiff, Eisenbahn und andere High-Tech-Felder.
• Motor: Elektromotor, Elektrofahrzeug-Controller, DC-Motor-Test, etc.
• Elektrowerkzeuge: LED-Test und -Alterung, Energiesparlampen-Test und -Alterung, Lampentest, Wolframvergasung usw.
• Automobil: Automobilelektronik, Hochleistungs-Gleichstrommotor, Automotorsteuerung, Autobeleuchtung, Zigarettenanzünder, Auto-Audio und Video usw.
• Elektronische Geräte: Kondensatoren, Widerstände, Relais, Transistoren, Sensoren, usw.
• Display: Bildschirm, Flüssigbildschirm, Touchscreen, On-Board-DVD, Handy-Display.
• Elektrochemische Klasse: Elektrolyse, Galvanik, anodische Oxidation, Buntmetallforschung, usw.

Anpassen des Bereichs

• Eingangsspannung: 1 Phase 110VAC/220VAC oder 3 Phasen 380VAC.
• Ausgangsspannung: 0-3000V variabel oder festgelegt.
• Ausgangsstrom: 0-2000A variabel oder festgelegt.
• Serieller Anschluss: RS232, RS485, Zeitschaltuhr.
• 750KW Max Output (kundenspezifische Bereiche verfügbar).

Technische Parameter (Tabelle) Modell: VT-ADP10010 Eingangsspannungsbereich: 1 Phase: AC110V±10%, 50Hz/60Hz; 1 Phase: AC220V±10%, 50Hz/60Hz; 3 Phasen: AC380V±10%, 50Hz/60Hz Ausgangsspannung: 0-1000VDC Ausgangsstrom: 0-10A Leistung: 10000W Spannungsstabilisierung: ≤0,3% + 10mV Laststabilisierung: ≤0,5% + 30mV Restwelligkeit und Rauschen: ≤0,5% + 10mVrms Spannungsanzeigegenauigkeit: 4-stellig Genauigkeit: ±1% + 1 Wort (10%-100% Nennwert); Bereiche: 0.000V-9.999V, 0.00V-99.99V, 0-0V-999.9V Stromanzeige Genauigkeit: 4-stellig Genauigkeit: ±1% + 1 Wort (10%-100% Nennwert); Bereiche: 0.000A-9,999A, 0,00A-99,99A, 0-0A-999,9A Isolationswiderstand: Eingang-Ausgang: ≥ 20MΩ; Eingang-Gehäuse: ≥ 20MΩ; Ausgang-Gehäuse: ≥ 80MΩ Isolationsfestigkeit: Eingang-Ausgang: AC1500V, 10mA, 1 Minute; Eingang-Gehäuse: AC1500V, 10mA, 1 Minute; Ausgangsmantel: AC1500V, 10mA, 1 Minute Überspannungsschutz am Ausgang: Eingebauter O.V.P.-Schutz, der Schutz ist auf +5% begrenzt Ausgang Überlastschutz: Überlast, Strombegrenzung, Konstantstromausgang Übertemperaturschutz: Eingebauter O.T.P.-Schutz, Schutzwert: 85℃ ± 5% Kühlkörpertemperatur Spannungseinstellung: 10-Gang-Präzisionspotentiometer Stromeinstellung: 10-Gang-Präzisionspotentiometer Ausgangspolarität: Ausgang Positiv (+) Negativ (-) kann nach Belieben geerdet werden Art der Wärmeableitung: Forcierte Lüfterkühlung Arbeitsbedingungen: Innengebrauch Design; Temperatur: 0℃~40℃; Luftfeuchtigkeit: 10%~85% RH Lagerung Bedingungen: Temperatur: -20℃~70℃; Luftfeuchtigkeit: 10%~90% RH Produkt-Abmessung: 680*490*135mm Modellliste (Auswahl) Kopfzeile: Modell | Eingangsspannung | Maximale Ausgangsspannung | Maximaler Ausgangsstrom | Hoher Durchflussstandard | Abmessungen | Gewicht 1500W Ohne Display | AC110/220/380V | DC1000V | 100A | 100A | 285*152*110mm | 5.3kg 1500W Tragbar | AC110/220/380V | DC2000V | 125A | 100A | 150*350*160mm | 6.7KG 2000W Tragbar | AC110/220/380V | DC2000V | 125A | 100A | 150*350*160mm | 6.7KG 1500W/2000W 2U Rack Mount | AC110/220/380V | DC2000V | 150A | 100A | 483*430*90mm | 12.8KG 3000W Tragbar | AC110/220/380V | DC3000V | 250A | 200A | 220*460*170mm | 12.5KG 3000W Rackmontage 2U | AC110/220/380V | DC3000V | 300A | 200A | 483*430*90mm | 15.5KG 4000W Tragbar | AC110/220/380V | DC3000V | 300A | 200A | 220*460*170mm | 13.8KG 5000W Rackmontage 3U | AC110/220/380V | DC3000V | 500A | 250A | 483*485*135mm | 21.5KG 6000 W | AC110/220/380 V | DC3000 V | 500 A | 500 A | 483*460*180 mm | 22,5 kg 6000W Rackmontage 3U | AC110/220/380V | DC3000V | 500A | 500A | 483*485*135mm | 23.5KG 8000W Gestellmontage 3U | AC110/220/380V | DC3000V | 500A | 500A | 483*485*135mm | 26.5KG 10KW Rack Mount 3U | AC380V | DC3000V | 800A | 500A | 680*490*135mm | 36.2KG 12KW Gestellmontage 3U | AC380V | DC3000V | 800A | 500A | 680*490*135mm | 36.8KG 15KW-18KW Rack Mount 8U | AC380V | DC3000V | 1200A | 500A | 740*530*480mm (einschließlich Klemmen und Rollen) | 72KG 20KW-25KW Rack Mount 8U | AC380V | DC3000V | 1200A | 500A | 740*530*480mm (einschließlich Klemmen und Rollen) | 81KG 25KW-30KW Gestellmontage 16U | AC380V | DC3000V | / | | | 785*730*520mm | 140KG 30KW-40KW Gestellmontage 16U | AC380V | DC3000V | / | | | 785*730*520mm | 170KG 40KW-50KW Gestellmontage 16U | AC380V | DC3000V | / | | | 785*730*520mm | 190KG Karakteristika / technische Daten

• Modell: VT-ADP10010
• Leistung: 10000W
• Eingangsspannungsbereich: 1 Phase AC110V±10% / AC220V±10% oder 3 Phase AC380V±10%, 50Hz/60Hz
• Ausgangsspannung: 0-1000VDC
• Ausgangsstrom: 0-10A
• Produktabmessungen: 680*490*135mm
• Gewicht: 36.8kg
• Spannungsstabilisierung: ≤0.3% + 10mV
• Laststabilisierung: ≤0.5% + 30mV
• Welligkeit & Rauschen: ≤0.5% + 10mVrms
• Anzeigegenauigkeiten: Spannung & Strom 4-stellig, ±1% + 1 Wort (10%-100% Nennwert)
• Schutzfunktionen: O.V.P. (eingebaut), Überlast/Strombegrenzung/Konstantstromausgang, O.T.P. (eingebaut, ~85℃)
• Kühlung: Gezwungene Lüfterkühlung
• Betriebsbedingungen: 0℃~40℃, 10%~85% RH
