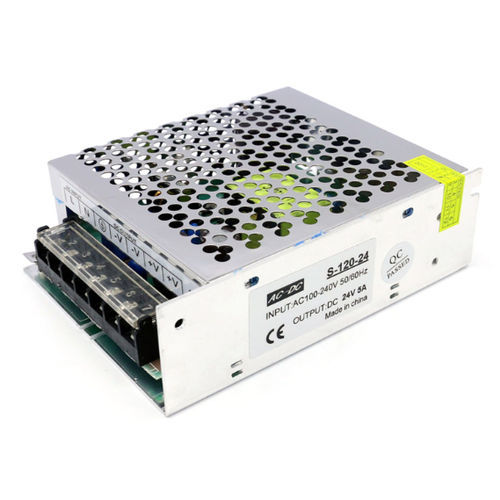

AC/DC-Netzteil VT-S series

gesteuertEinfachausgangSchaltnetzteil

Beschreibung
Die Schaltnetzteile (SMPS) der VOITA VT-S-Serie wandeln einen Eingang von 100–240VAC in geregelte DC-Ausgänge. Die VT-S-24-Unterserie liefert 24V DC über mehrere Leistungsstufen (24W–360W) und eignet sich für LED‑Streifen sowie zahlreiche industrielle Anwendungen.

Anwendungen

• LED‑Beleuchtung und LED‑Streifeninstallationen
• Industrielle Automatisierung und Steuerungstechnik
• Kommunikations‑ und Netzwerkausrüstung
• Mess‑ und Prüftechnik, Instrumentierung
• Leistungselektronik, Gehäuse und OEM‑Integration
• Sicherheits‑ und Überwachungssysteme

Modelle & Abmessungen (Auswahl auf der Seite)

• VT-S-24-24 — 85×58×33mm / 0,09kg (24W)
• VT-S-72-24 — 110×78×36mm / 0,18kg (72W)
• VT-S-120-24 — 129×99×40mm / 0,28kg (120W)
• VT-S-240-24 — 200×110×50mm / 0,6kg (240W)
• VT-S-360-24 — 215×113×50mm / 0,73kg (360W)

Serienübersicht

• 5V‑Serie: VT-S-10–60, 5VDC, 10–400W‑Klassen, Ausgangsstrom bis 80A, Schutzfunktionen: OVP, OLP, SCP; Wirkungsgrad ≈87%
• 12V‑Serie: VT-S-12–1000, 12VDC, 12–1000W, Ausgangsstrom bis 83A; Schutzfunktionen und Arbeitsbereich wie unten
• 24V‑Serie: VT-S-24–1500, 24VDC, 24–1500W (24–360W dargestellt), Ausgangsstrom bis 62,5A
• 36V‑Serie: VT-S-360–1500, 36VDC, 360–1500W
• 48V‑Serie: VT-S-150–1500, 48VDC, 150–1500W

Technische Daten

• Marke: VOITA
• Eingangsspannung: 100–240VAC, 47–63Hz
• Verfügbare Ausgangsspannungen: 5V / 12V / 24V / 36V / 48V DC
• Ausgangsspannungs‑Einstellbereich: ±10%
• Wirkungsgrad: ≈87%
• Ripple: 120mVp-p (typ.)
• Schutzfunktionen: Überspannung, Überlast, Kurzschluss
• Betriebstemperatur: -40°C bis 65°C
• Feuchtigkeit: 20%–90% RH
• Typische Abmessungen: von 70×40×30mm bis 246×133×70mm je nach Modell
• Gewichtsbereich: ≈0,009kg bis ≈1,8kg
• Garantie: 2 Jahre

Garantie & Bestellung
Standardgarantie 2 Jahre. Kontaktieren Sie den Lieferanten für kundenspezifische Konfigurationen, Hochleistungs‑Assemblies oder technische Datenblätter.
