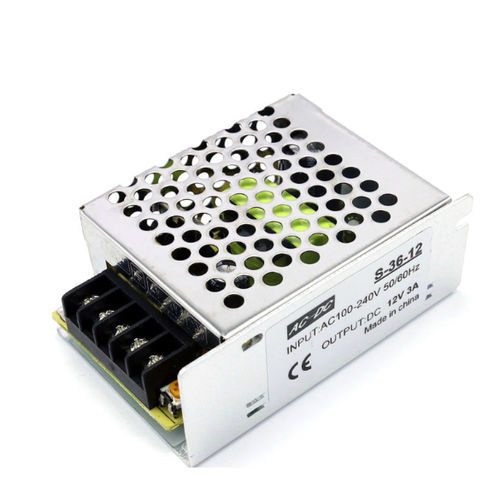

Tischnetzteil VT-S series

AC/DCgesteuertEinfachausgang

Beschreibung Ein Schaltnetzteil (SMPS) ist ein hochfrequentes Energieumwandlungsgerät, das Eingangsspannung in die von der Anwendung benötigte Spannung oder Stromstärke über verschiedene Schaltungsarchitekturen umwandelt. Die VT-S-Familie liefert 12V-Ausgänge in mehreren Leistungsstufen und bietet bei entsprechenden Modellen eine Ladefunktion.

Anwendung

• Industrielle Automatisierungssteuerung
• Militärische Ausrüstung
• Geräte für wissenschaftliche Forschung
• LED-Beleuchtung
• Industrielle Steuerungsausrüstung
• Kommunikationsgeräte
• Stromversorgungsgeräte und Messtechnik
• Medizinische Geräte
• Halbleiterkühlung und -heizung
• Luftreiniger, elektronische Kühlschränke, LCD-Anzeigen
• AV-Produkte, Sicherheitsüberwachung, LED-Streifen, PC-Gehäuse, digitale Produkte und Messinstrumente

Kurzbeschreibung Eingangsspannung: 100V–240VAC
Ausgangsspannung: 12VDC
Größen- & Gewichtsbeispiele: VT-S-12-12 70*40*30mm / 0.058kg; VT-S-36-12 85*58*33mm / 0.12kg; VT-S-60-12 110*78*36mm / 0.18kg; VT-S-120-12/VT-S-150-12 129*99*40mm / 0.28kg; VT-S-180-12 199*98*42mm / 0.44kg
Garantie: 2 Jahre

Allgemeine technische Daten (gilt für Modelle/Serien) Eingangsspannung: 100V–240VAC
Einstellbereich der Ausgangsspannung: ±10%
Frequenz: 47–63Hz
Wirkungsgrad: 87%
Überspannungsschutz: Ja
Überlastschutz: Ja
Kurzschlussschutz: Ja
Feuchte: 20%–90% RH
Ripple: 120 mVp-p
Betriebstemperatur: -40℃ bis 65℃

12V Serie (12W-180W) - Modelldaten Modell: VT-S-12-12 — Ausgangsleistung: 12W — Ausgangsstrom: 1A — Abmessungen: 70*40*30mm — Gewicht: 0.058kg
Modell: VT-S-36-12 — Ausgangsleistung: 36W — Ausgangsstrom: 3A — Abmessungen: 85*58*33mm — Gewicht: 0.12kg
Modell: VT-S-60-12 — Ausgangsleistung: 60W — Ausgangsstrom: 5A — Abmessungen: 110*78*36mm — Gewicht: 0.18kg
Modell: VT-S-120-12 — Ausgangsleistung: 120W — Ausgangsstrom: 10A — Abmessungen: 129*99*40mm — Gewicht: 0.28kg
Modell: VT-S-150-12 — Ausgangsleistung: 150W — Ausgangsstrom: 12.5A — Abmessungen: 129*99*40mm — Gewicht: 0.28kg
Modell: VT-S-180-12 — Ausgangsleistung: 180W — Ausgangsstrom: 15A — Abmessungen: 199*98*42mm — Gewicht: 0.44kg

12V Serie (200W-1000W) - Modelldaten Modell: VT-S-240-12 — Ausgangsleistung: 240W — Ausgangsstrom: 20A — Abmessungen: 200*110*50mm — Gewicht: 0.6kg
Modell: VT-S-360-12 — Ausgangsleistung: 360W — Ausgangsstrom: 30A — Abmessungen: 215*113*50mm — Gewicht: 0.73kg
Modell: VT-S-480-12 — Ausgangsleistung: 480W — Ausgangsstrom: 40A — Abmessungen: 215*113*50mm — Gewicht: 0.73kg
Modell: VT-S-600-12 — Ausgangsleistung: 600W — Ausgangsstrom: 50A — Abmessungen: 242*124*65mm — Gewicht: 1.2kg
Modell: VT-S-720-12 — Ausgangsleistung: 720W — Ausgangsstrom: 60A — Abmessungen: 242*124*65mm — Gewicht: 1.2kg
Modell: VT-S-1000-12 — Ausgangsleistung: 1000W — Ausgangsstrom: 83A — Abmessungen: 246*133*70mm — Gewicht: 1.2kg

Technische Merkmale / Spezifikationen

• Brand: VOITA
• Eingangsspannung: 100V–240VAC
• Ausgangsspannung: 12VDC (für die 12V-Serie)
• Einstellbereich der Ausgangsspannung: ±10%
• Leistungsbereich (12V-Serie): 12W–1000W je nach Modell
• Strombereich (12V-Serie): 1A–83A je nach Modell
• Frequenz: 47–63Hz
• Wirkungsgrad: 87%
• Schutzfunktionen: Überspannung, Überlast, Kurzschluss
• Feuchte: 20%–90% RH
• Ripple: 120 mVp-p
• Betriebstemperatur: -40℃ bis 65℃
• Abmessungen & Gewichte: siehe modellbezogene Einträge oben
• Garantie: 2 Jahre
