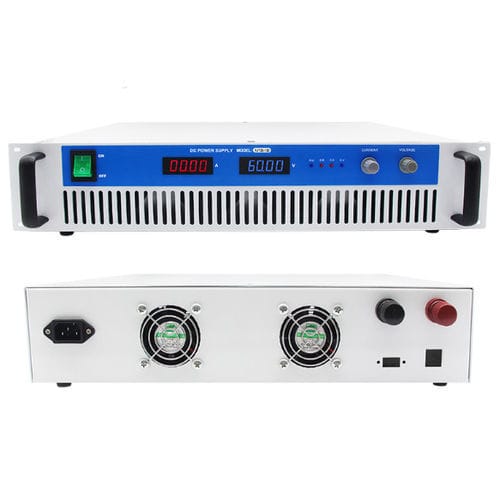

2U-Stromversorgung VT-ADP30001

DCgesteuertKonstantstrom

Produktübersicht
Programmierbares, leistungsstarkes DC-Netzgerät VT-ADP30001 mit 3000W, einstellbarer Spannung und Stromstärke. Entwickelt für Industrie- und Laboranwendungen, die einen großen Ausgangsbereich, präzise Regelung und konfigurierbare Schnittstellen erfordern.

Wichtige Spezifikationen (Kurzfassung)

• Nennleistung: 3000W
• Ausgangsspannung: 0–3000VDC
• Ausgangsstrom (Basis): 0–1A (höhere Stromoptionen verfügbar)
• Eingang: AC110V/220V/380V ±10%, 50Hz/60Hz
• Spannungsstabilisierung: ≤0,3% + 10mV
• Laststabilisierung: ≤0,5% + 30mV
• Ripple & Rauschen: ≤0,5% + 10mVrms
• Schutzeinrichtungen: OVP, OLP, OTP

Anwendungen

• Industrielle Steuerung: Motortests, DC-Motorsteuerungen, Automatisierungssysteme
• Elektrochemische Prozesse: Elektrolyse, Galvanisieren, Anodisierung
• Elektronik F&E und Produktion: Bauteiltests, Burn-in, LED- und Displayprüfung
• Automobil und Verkehr: Fahrzeugelektronik, Motorcontroller, Beleuchtungstests
• Wissenschaft & Labor: Messtechnik, Prüfung von Kommunikationsgeräten

Individualisierungsbereich
Konfigurationen lassen sich an Projektanforderungen anpassen. Typische Optionen:

• Eingang: Einphasen 110VAC/220VAC oder Dreiphasen 380VAC
• Ausgangsspannung: bis 0–3000V oder nach Spezifikation
• Ausgangsstrom: skalierbar nach Kundenanforderung (z. B. bis 0–2000A je nach Auslegung)
• Steuerung & Kommunikation: RS232, RS485, 0–5V/0–10V Analogsteuerung, 4–20mA, Zeitsteuerungen
• Systemskalierung: Mehrere Einheiten oder kundenspezifische Konfigurationen für höhere Leistungen (bis ~750kW je nach Ausführung)

Technische Parameter

• Modell: VT-ADP30001
• Eingangsspannungsbereich: 1φ AC110V±10% / 1φ AC220V±10% / 3φ AC380V±10%, 50Hz/60Hz
• Ausgangsspannung: 0–3000VDC
• Ausgangsstrom: 0–1A (Basis)
• Leistung: 3000W
• Spannungsstabilisierung: ≤0,3% + 10mV
• Laststabilisierung: ≤0,5% + 30mV
• Ripple & Rauschen: ≤0,5% + 10mVrms
• Anzeigegenauigkeit: 4-stellig ±1% +1 Digit (10%–100% Bereich)
• Isolationswiderstand: Eing.–Ausg. ≥20MΩ; Ausg.–Gehäuse ≥80MΩ
• Isolationsfestigkeit: AC1500V, 10mA, 1 min (Eing.–Ausg., Eing.–Gehäuse, Ausg.–Gehäuse)
• Schutzfunktionen: Integrierte O.V.P., O.L.P., O.T.P. (OTP bei ca. 85℃ ±5% Kühlkörpertemperatur)
• Bedienung: Lokale 10-Umdrehungs-Potentiometer für Spannung/Strom; optional Fernsteuerung analog/seriell
• Kühlung: Erzwungene Lüfterkühlung
• Betriebsbedingungen: 0℃–40℃, 10%–85% RF
• Lagerung: -20℃–70℃, 10%–90% RF
• Abmessungen (z. B. 2U Rack): 483×430×90mm; Gewicht ca. 15,5kg
