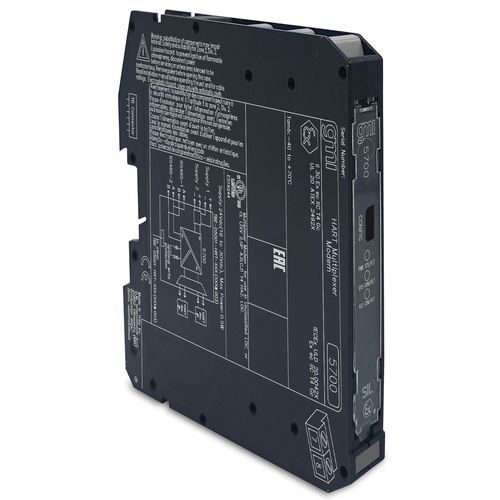

Modul-Multiplexer 5700-110

HART4-20 mARS485

SIL 3 HART® Mux Modem für Termination BoardDas HART® Multiplexer Modem verbindet bis zu 256 intelligente Geräte (Transmitter, I/P, Proportionalventile, etc...) in einem HART® Netzwerk. Jedes Gerät kann vollständig identifiziert, konfiguriert und überwacht werden, entweder von einem entfernten PC, auf dem ein FDT-basiertes Softwarepaket (PACTware™, etc...) über einen speziellen Device Type Manager (DTM) läuft, von einem HART® OPC Server oder von einem spezifischen Asset Management System. Bis zu 63 Multiplexer-Modems (16128 Schleifen) können im Multi-Drop-Modus über das RS485 HART®-Protokoll an den PC angeschlossen werden, wobei die Baudrate per Software konfiguriert werden kann. Das Modul ist für die Montage auf den folgenden Term. Boards:- TB(E)-D5001-HRT-003: zur Verwendung mit GMI AI/AO Term. Boards;- TB(E)-D5001-HRT-004: zur Verwendung mit auf DIN-Schiene montierten Barrieren/Isolatoren oder direkten Feldanschlüssen, 4-20 mA Schleifensignale, AI-Kartenimpedanz = 250 Ω;- TB(E)-D5001-HRT-005: zur Verwendung mit auf DIN-Schiene montierten Barrieren/Isolatoren oder direkten Feldanschlüssen, 1-5 V Schleifensignale;- TB(E)-D5001-HRT-006: zur Verwendung mit auf DIN-Schiene montierten Barrieren/Isolatoren oder direkten Feldanschlüssen, 4-20 mA Schleifensignale, Impedanz der AI-Karte = 100÷150 Ω;- TB(E)-D5001-HRT-007: zur Verwendung mit auf DIN-Schiene montierten Barrieren/Isolatoren oder direkten Feldanschlüssen, 4-20 mA Schleifensignale, Impedanz der AI-Karte = 0÷50 Ω.Terminierungskarten können kombiniert werden, um verschiedene Schnittstellen gleichzeitig zu verwalten, sofern die maximale Anzahl der Kanäle nicht überschritten wird.Das HART® Multiplexer Modem ist nach SIL 3 als nicht störend für die Signalschleifen zertifiziert.FEATURESSIL 3 / SC 3Installation in Zone 2/Div. 2Bis zu 256 Kanäle (erweiterbar auf 16128 mit 63 Multi-Drop-Einheiten)HART® RS-485-Schnittstelle für den Zugriff auf intelligente FeldgeräteDrei-Port-Isolierung, Feldschnittstelle/Serielle Schnittstelle/VersorgungVereinfachte Installation auf kundenspezifischen AnschlussplatinenTechnische Daten:Versorgung:Spannung: 24 Vdc nom (18 bis 30 Vdc), verpolungssicher, wird über die Anschlussplatine bereitgestellt.Stromverbrauch: 20 mA @ 24 Vdc typisch (nur Modem), 40 mA @ 24 Vdc in voller Topologie (mit maximaler Anzahl von Erweiterungsplatinen), typisch.Verlustleistung: 0.5 W @ 24 Vdc typisch (nur Modem), 1 W @ 24 Vdc in voller Topologie (mit maximaler Anzahl von Erweiterungskarten), typisch.Feldschnittstelle:Anzahl der Kanäle: 256.HART®-Feldgeräte-Revision: 5 bis 7.Schreibschutz:Typ: Der HART®-Multiplexer Modem 5700 kann durch Kurzschließen der Klemmen 7 und 8 vor dem Schreiben geschützt werden.Serielle Schnittstelle:Typ: RS-485 Differentialpaar und Erdung.Topologie: Multi-Drop, Master/Slave-Verbindung.Adresse: 0 - 62, per Software konfigurierbar.Baudrate: von 1200 bis 115200 bps, per Software konfigurierbar.Isolierung:Typ: Feldschnittstelle/Serielle Schnittstelle 500 V; Feldschnittstelle/Versorgung 500 V; Versorgung/Serielle Schnittstelle 500 V.Umgebungsbedingungen:Betriebstemperatur: -40 bis +70 °C.Maximale Höhe: 2000 m ü.d.M.Lagertemperatur: -45 bis +80 °C.Montage:Typ: auf kundenspezifischer Term. Gewicht: ca. 100 g.Einbauort: Installation im sicheren Bereich oder Zone 2, Gruppe IIC T4, oder Class 1, Div. 2, Gruppe A, B, C, D, T4.Anschluss: Breite 235 mm, Tiefe 135 mm, Höhe 154 mm.Abmessungen: Breite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.
