Steckbarer Klemmenblock TBE-D5001-HRT-004

LeistungKunststoff

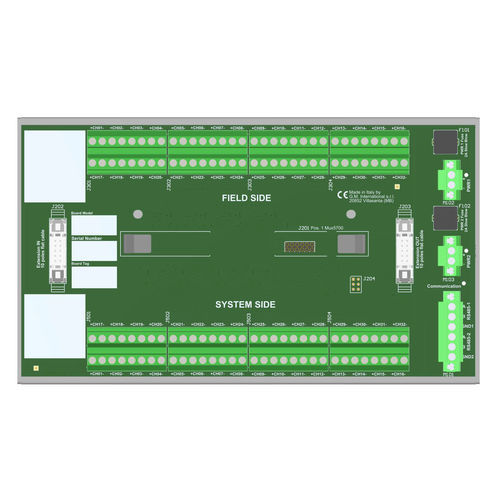

SIL3 HART® Mux Term. Board mit Klemmenausgängen (für AI-Karten mit 250 Ω Eingangsimpedanz & AO-Karten)Dieses Termination Board mit Gehäuse (TBE) ermöglicht die Fernüberwachung jeder HART®-kompatiblen 4/20 mA Feldschleife. Dies wird durch ein lokal montiertes HART®-Multiplexer-Modem der Serie 5700 und Klemmenleisten-Schnittstellenanschlüsse für den Zugang zu den entsprechenden Schleifen erreicht. Die Karte wird in Reihe zu den Schleifen installiert und ist sowohl für den Sender als auch für den Empfänger völlig transparent. Dieses Modell eignet sich für den Anschluss von AI-Karten von Sicherheits-SPSen mit einer typischen Eingangsimpedanz von 250 Ω und AO-Karten. Das einzelne TBE-D5001-HRT-004 Termination Board unterstützt 32 Kanäle. Es kann jedoch mit zusätzlichen Einheiten (bis zu 8) erweitert werden, um alle 256 Kanäle zu verwalten, die auf der HART® Multiplexer Modem 5700 Serie verfügbar sind. Die Mux-Einheit wird über die RS-485-Schnittstelle mit einem externen PC verbunden, auf dem ein FDT-basiertes Softwarepaket (PACTware™, etc...) über einen speziellen Device Type Manager (DTM) läuft. Der PC kann mit mehreren Mux-Einheiten, die sich auf verschiedenen Platinen befinden, in einem Multi-Drop-RS-485-Modus kommunizieren. Das HART® Termination Board TBE-D5001-HRT-004 ist nach SIL 3 als nicht störend für die Signalschleifen zertifiziert. Die 24 Vdc-Spannungsversorgung des TBE ist an zwei steckbaren Klemmenblöcken angeschlossen, um eine redundante Stromversorgung zu gewährleisten.SIL 3 / SC 3Installation in Zone 2/Div. 2HART® Multiplexing Board für bis zu 32 analoge Signale (erweiterbar auf 256)Bis zu 16128 intelligente Geräte in einem Netzwerk mit voller TopologieGeeignet für AI-Karten mit 250 Ω Eingangsimpedanz und AO-Karten4/20 mA Schleifen isoliert mit zwei Kondensatoren (kurzschlussfest)Spezielle Klemme für den Anschluss der RS-485 KabelabschirmungDoppelte Klemme zur Vereinfachung des RS-485 Kabel-Multi-DropsRedundante StromversorgungMontagematerial für einen DIN-Schienen-Montagesatz wird mitgeliefertTechnische Daten:Allgemein:Anzahl der Positionen: 1 x HART®-Multiplexer Modem 5700 Serie.Maximale Anzahl von Kanälen: 32 auf einer einzigen Karte, erweiterbar auf 256 mit 8 Karten und 1 HART® Multiplexer Modem 5700 series. Bis zu 16128 intelligente Geräte in voller Topologie mit 504 Platinen und 63 HART® Multiplexer Modem 5700 series.Versorgung:Spannung: 24 Vdc nom (20 bis 30 Vdc), verpolungssicher, doppelte Klemmenblöcke für redundante Stromversorgung, mit OR-Dioden zum Mischen der Versorgungsspannungen.Stromaufnahme: 45 mA @ 24 Vdc bei voller Topologie (8 Platinen), typisch.Anschluss: durch polarisierende, steckbare, trennbare Schraubklemmenblöcke zur Aufnahme von Anschlüssen bis zu 2,5 mm².Schutzsicherung: 2 A träge.HART-Schnittstelle:Anschluss: 32+32 Schraubklemmenblöcke zur Aufnahme von Anschlüssen bis 2,5 mm².Kanal-zu-Kanal-Isolationsspannung: 50 V.Zusätzliche TBs-Schnittstelle:Anschluss: 2 x Flachkabel mit 10-poligen Steckern (erfordert Gegenbuchse).Kabel: Flachkabel CABF022, CABF023, CABF024.Umgebungsbedingungen:Betriebstemperatur: -40 bis +70 °C.Maximale Höhe: 2000 m über NN.Lagertemperatur: -45 bis +80 °C.Montage:Typ: Inklusive Hardware für die Montage auf einer DIN-Schiene 35 mm.Gewicht: ca. 1,08 kg (+ 50 g Kunststoffklammern oder 380 g Metallklammern).Einsatzort: Installation im sicheren Bereich oder Zone 2, Gruppe IIC T4, oder Class 1, Div. 2, Gruppe A, B, C, D, T4.Abmessungen: Breite 235 mm, Tiefe 135 mm, Höhe 154 mm.Zertifizierungen:ATEX: UL ATEX 5700, TBE-D5001-HRT-003, TBE-D5001-HRT-xxx series English CertificateEMC: 5700 und TB EAC EMC Declaration of ConformityEx: UL-cUL TBE-D5001-HRT-003, TBE-D5001-HRT-xxx series DivisionsIECEx: UL IECEx 5700, TBE-D5001-HRT-003, TBE-D5001-HRT-xxx series Englisches ZertifikatSIL: TUV IT 25 SIL 0634 SIL-Zertifikat ZusammenfassungKanäle: 32 (erweiterbar auf 256 mit zusätzlichen Karten)Status: AKTIV
