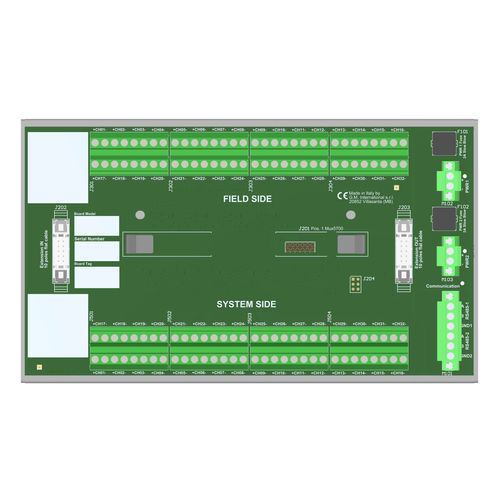

Steckbarer Klemmenblock TBE-D5001-HRT-005

LeistungKunststoff

SIL3 HART® Mux Termination Board mit Klemmenausgängen (für AI-Karten mit 1/5 V Eingangssignal)Dieses Termination Board mit Gehäuse (TBE) ermöglicht die Fernüberwachung jeder HART®-kompatiblen 4/20 mA-Feldschleife. Dies wird durch ein lokal montiertes HART®-Multiplexer-Modem der Serie 5700 und Klemmenleisten-Schnittstellenanschlüsse für den Zugriff auf die entsprechenden Schleifen erreicht. Die Karte wird in Reihe zu den Schleifen installiert und ist sowohl für den Sender als auch für den Empfänger völlig transparent. Dieses Modell eignet sich für den Anschluss von AI-Karten von Sicherheits-SPSen, die ein 1/5-V-Eingangssignal benötigen. Das einzelne TBE-D5001-HRT-005 Termination Board unterstützt 32 Kanäle. Es kann mit zusätzlichen Einheiten (bis zu 8) erweitert werden, um alle 256 Kanäle zu verwalten, die auf der HART® Multiplexer Modem 5700 Serie verfügbar sind. Die Mux-Einheit wird über die RS-485-Schnittstelle mit einem externen PC verbunden, auf dem ein FDT-basiertes Softwarepaket (PACTware™ usw.) über einen speziellen Device Type Manager (DTM) läuft. Der PC kann mit mehreren Mux-Geräten, die sich auf verschiedenen Platinen befinden, in einem Multi-Drop-RS-485-Modus kommunizieren. Das HART® Termination Board TBE-D5001-HRT-005 ist nach SIL 3 als nicht störend für die Signalschleifen zertifiziert. Die 24 Vdc-Spannungsversorgung des TBE ist an zwei steckbaren Klemmenblöcken für eine redundante Spannungsversorgung angeschlossen.FEATURESSIL 3 / SC 3Installation in Zone 2/Div. 2HART® Multiplexing Board für bis zu 32 analoge Signale (erweiterbar auf 256)Bis zu 16128 intelligente Geräte in einem Netzwerk mit voller TopologieGeeignet für AI-Karten, die ein 1/5 V-Eingangssignal benötigen (On-Board-Konvertierung)4/20 mA-Schleifen isoliert mit Doppelkondensatoren (kurzschlussfest)Spezielle Klemme zum Anschluss der RS-485-KabelabschirmungDoppelte Anschlussklemme zur Vereinfachung des RS-485-Kabel-MultidropsSenkung der Installations- und Wartungskosten für KabelRedundante StromversorgungMontagematerial für einen DIN-Schienen-Montagesatz wird mitgeliefertAllgemeinAnzahl der Positionen1 x HART® Multiplexer Modem 5700 Serie.Maximale Anzahl von Kanälen32 auf einer einzigen Karte, erweiterbar auf 256 mit 8 Karten und 1 HART® Multiplexer Modem 5700 series. Bis zu 16128 intelligente Geräte in vollständiger Topologie mit 504 Karten und 63 HART®-Multiplexer-Modem der Serie 5700.Versorgungsspannung24 Vdc nom (20 bis 30 Vdc), verpolungssicher, doppelte Klemmenblöcke für redundante Stromversorgung, mit ODER-Dioden zum Mischen der Versorgungsspannungen.Stromaufnahme45 mA @ 24 Vdc bei vollständiger Topologie (8 Karten), typisch.Anschlussdurch polarisierte steckbare Trenn-Schraubklemmenblöcke zur Aufnahme von Anschlüssen bis zu 2,5 mm².Schutzsicherung2 A träge.HART-SchnittstelleAnschluss32+32 Schraubklemmenblöcke zur Aufnahme von Anschlüssen bis zu 2,5 mm².Kanal-zu-Kanal-Isolationsspannung50 V.Zusätzliche TBs-SchnittstelleAnschluss2 x Flachkabel mit 10-poligen Steckern (erfordert Gegenbuchse).KabelFlachkabel CABF022, CABF023, CABF024.UmgebungsbedingungenBetriebstemperatur-40 bis +70 °C.Maximale Höhe2000 m ü.d.M.Lagertemperatur-45 bis +80 °C.MontageartEinzelmontage auf DIN-Schiene 35 mm im Lieferumfang enthalten.Gewichtca. 1,08 kg (+ 50 g Kunststoffklammern oder 380 g Metallklammern).EinsatzortInstallation im sicheren Bereich oder Zone 2, Gruppe IIC T4, oder Class 1, Div. 2, Gruppe A, B, C, D, T4.AbmessungenBreite 235 mm, Tiefe 135 mm, Höhe 154 mm.Technische Daten / EigenschaftenModell: TBE-D5001-HRT-005Channels: 32 (erweiterbar auf 256)Spannungsversorgung: 24 Vdc nominal (20-30 Vdc)Stromverbrauch: 45 mA @ 24 Vdc (typisch, mit 8 Karten)Betriebstemperatur: -40 bis +70 °CLagertemperatur: -45 bis +80 °CHöchsthöhe: 2000 m über NNMontage: DIN-Schiene 35 mmGewicht: ca. 1,08 kg (+ Clips)Abmessungen: 235 x 135 x 154 mm (B x T x H)Standort: Sicherer Bereich oder Zone 2, Gruppe IIC T4, oder Klasse 1, Div. 2, Gruppe A, B, C, D, T4Isolierung von Kanal zu Kanal: 50 VRUnterstützte redundante StromversorgungZertifizierungen: SIL 3, ATEX, IECEx, EMC, Ex, TUV
