Steckbarer Klemmenblock TBE-D5001-HRT-006

LeistungKunststoff

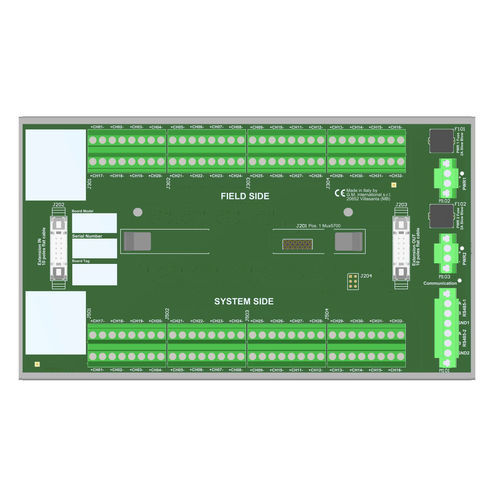

SIL3 HART® Mux Term. Board mit Klemmenausgängen (für AI-Karten mit 100 Ω bis 150 Ω Eingangsimpedanz)Dieses Termination Board mit Gehäuse (TBE) ermöglicht die Fernüberwachung jeder HART®-kompatiblen 4/20 mA Feldschleife. Dies wird durch ein lokal montiertes HART®-Multiplexer-Modem der Serie 5700 und Klemmenleisten-Schnittstellenanschlüsse für den Zugang zu den entsprechenden Schleifen erreicht. Die Karte wird in Reihe zu den Schleifen installiert und ist sowohl für den Sender als auch für den Empfänger völlig transparent. Dieses Modell eignet sich für den Anschluss von AI-Karten von Sicherheits-SPSen mit einer Eingangsimpedanz von 100 Ω bis 150 Ω. Das einzelne TBE-D5001-HRT-006 Termination Board unterstützt 32 Kanäle. Es kann jedoch mit zusätzlichen Einheiten (bis zu 8) erweitert werden, um alle 256 Kanäle zu verwalten, die auf der HART® Multiplexer Modem 5700 Serie verfügbar sind. Die Mux-Einheit wird über die RS-485-Schnittstelle mit einem externen PC verbunden, auf dem ein FDT-basiertes Softwarepaket (PACTware™, etc...) über einen speziellen Device Type Manager (DTM) läuft. Der PC kann mit mehreren Mux-Einheiten, die sich auf verschiedenen Platinen befinden, in einem Multi-Drop-RS-485-Modus kommunizieren. Das HART® Termination Board TBE-D5001-HRT-006 ist nach SIL 3 als nicht störend für die Signalschleifen zertifiziert. Die 24 Vdc-Spannungsversorgung des TBE ist an zwei steckbaren Klemmenblöcken angeschlossen, um eine redundante Stromversorgung zu gewährleisten.SIL 3 / SC 3Installation in Zone 2/Div. 2HART® Multiplexing Board für bis zu 32 analoge Signale (erweiterbar auf 256)Bis zu 16128 intelligente Geräte in einem Netzwerk mit voller TopologieGeeignet für AI-Karten mit 100 Ω bis 150 Ω Eingangsimpedanz4/20 mA Schleifen isoliert mit Doppelkondensatoren (kurzschlussfest)Spezielle Klemme zum Anschluss der RS-485-KabelabschirmungDoppelte Anschlussklemme für einfaches Verlegen von RS-485-KabelnSenkung der Kosten für Kabelinstallation und -wartungRedundante StromversorgungMontagematerial für einen DIN-Schienen-Montagesatz wird mitgeliefertTechnische DatenAllgemeinAnzahl der Positionen1 x HART® Multiplexer Modem 5700 Serie.Maximale Anzahl von Kanälen32 auf einer einzigen Karte, erweiterbar auf 256 mit 8 Karten und 1 HART® Multiplexer Modem 5700 series. Bis zu 16128 intelligente Geräte in vollständiger Topologie mit 504 Karten und 63 HART®-Multiplexer-Modem der Serie 5700.Versorgungsspannung24 Vdc nom (20 bis 30 Vdc), verpolungssicher, doppelte Klemmenblöcke für redundante Stromversorgung, mit ODER-Dioden zum Mischen der Versorgungsspannungen.Stromaufnahme45 mA @ 24 Vdc bei vollständiger Topologie (8 Karten), typisch.Anschlussdurch polarisierte steckbare Trenn-Schraubklemmenblöcke zur Aufnahme von Anschlüssen bis zu 2,5 mm².Schutzsicherung2 A träge.HART-SchnittstelleAnschluss32+32 Schraubklemmenblöcke zur Aufnahme von Anschlüssen bis zu 2,5 mm².Kanal-zu-Kanal-Isolationsspannung50 V.Zusätzliche TBs-SchnittstelleAnschluss2 x Flachkabel mit 10-poligen Steckern (erfordert Gegenbuchse).KabelFlachkabel CABF022, CABF023, CABF024.UmgebungsbedingungenBetriebstemperaturTemperaturgrenzen -40 bis +70 °C.Maximale Höhe2000 m über NN.LagertemperaturTemperaturgrenzen -45 bis +80 °C.MontageartEinzelmontage auf DIN-Schiene 35 mm im Lieferumfang enthalten.Gewichtca. 1,08 kg (+ 50 g Kunststoffklammern oder 380 g Metallklammern).EinsatzortInstallation im sicheren Bereich oder Zone 2, Gruppe IIC T4, oder Class 1, Div. 2, Gruppe A, B, C, D, T4.AbmessungenBreite 235 mm, Tiefe 135 mm, Höhe 154 mm.Status: AKTIVKanäle: 32ZertifizierungenATEX: UL ATEX 5700, TBE-D5001-HRT-003, TBE-D5001-HRT-xxx Serie Englisches Zertifikat (Europa, UL 20 ATEX 2492X, UL, 2021-02-25)EMC: 5700 und TB EAC EMC-Konformitätserklärung (Eurasische Gemeinschaft, ЕАЭС N RU Д-IT.PA08.B.82359/24, CONTROL, 2024-09-26)Ex: UL-cUL TBE-D5001-HRT-003, TBE-D5001-HRT-xxx series Divisions (Nordamerika, E222308-20210226, UL, 2021-03-18)IECEx: UL IECEx 5700, TBE-D5001-HRT-003, TBE-D5001-HRT-xxx series English Certificate (International, IECEx ULD 20.0042X, UL, 2021-02-25)SIL: TUV IT 25 SIL 0634 SIL-Zertifikat Zusammenfassung (International, TUV IT 25 SIL 0634, TUV_SUD, 2025-09-19)KonformitätserklärungenEU-Konformitätserklärung für 5700, TBE-D5001-HRT-xxxEU-Konformitätserklärung Abschlussplatinen TB, TBE, TUEDeclaration of Conformity G3 complianceAccessoriesTBE-FIX-PL-001TBE-FIX-MT-002CABF022CABF023CABF024Technical Specifications (Summary)Model: TBE-D5001-HRT-006Channels: 32 (erweiterbar auf 256)Eingangsimpedanz: 100 Ω bis 150 ΩSpannungsversorgung: 24 Vdc (20-30 Vdc), redundantBetriebstemperatur: -40 bis +70 °CLagertemperatur: -45 bis +80 °CAbmessungen: 235 x 135 x 154 mmGewicht: ca. 1,08 kgMontage: DIN-Schiene 35 mmZertifizierungen: SIL 3, ATEX, IECEx, EMC, Ex
