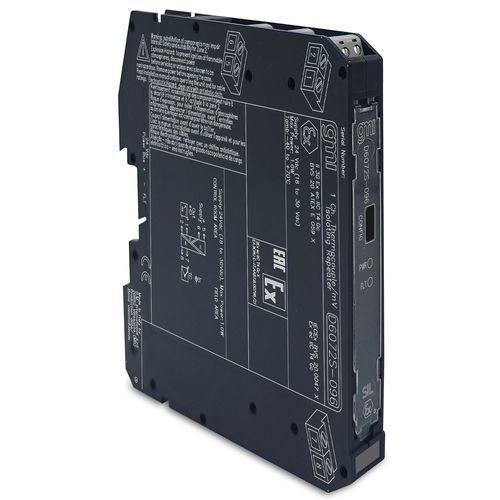

Isolierter Repeater D6072S-096

für DIN-Schiene

SIL2 Thermocouple/mV RepeaterDer Thermocouple/mV Repeater D6072-096 nimmt ein Gleichstromsignal mit niedrigem Pegel von einem Millivolt- oder Thermoelement-Sensor auf und wiederholt das Signal mit Isolierung. Er eignet sich für Anwendungen, die den SIL 2-Level in sicherheitsrelevanten Systemen für Hochrisikoindustrien erfordern. Für das Modul D6072D-096: Duplizierfunktion bietet zwei unabhängige Ausgänge von einem einzigen Eingang.SIL 2 / SC 3Installation in Zone 2Installation in Div. 2mV- oder Thermoelement-EingangAusgangsduplizierungVollständig programmierbare BetriebsparameterHohe Genauigkeit, µP-gesteuerter A/D-WandlerDrei-Port-Isolierung, Eingang/Ausgang/VersorgungVersorgungSpannung24 Vdc nom (18 bis 30 Vdc), verpolungssicherStromaufnahme30 mA @ 24 Vdc, typisch.Verlustleistung0,6 W @ 24 Vdc, typisch.InputTypeMillivolt oder jede Art von Thermoelement innerhalb des Eingangsbereichs.Integrationszeit75 ms (schnell), 375 ms (langsam), vom Benutzer wählbar.Eingangsbereich-10 bis +100 mV.Thermoelement-Ausbrennstrom≤ 50 µA.AusgangstypMillivolt.Übertragungscharakteristiklinear.Ansprechzeit≤ 20 ms (10 bis 90 %-Schritt).Ausgangsbereich-10 bis +100 mV.FehlertypAusgang spiegelt Burnout/internen Fehlerzustand durch Erzwingen eines hohen Skalenwerts (+110 mV) wider. Der Fehlerzustand wird auch über den BUS und die rote LED auf der Frontplatte signalisiert.EingangsleistungRef. Bedingungen24 V Versorgung, 23 ± 1 °C Umgebungstemperatur, langsamer Integrationsmodus.Kalibrier- und Linearitätsgenauigkeit≤ ± 10 µV.Temp.-Einfluss≤ ± 3 µV/°C, typisch.AusgangsleistungRef. Bedingungen24 V Versorgung, 23 ± 1 °C Umgebungstemperatur, langsamer Integrationsmodus.Kalibrier- und Linearitätsgenauigkeit≤ ± 10 µA.Temperatureinfluss≤ ± 3 µV/°C, typisch.IsolationPrüfspannungIn/Out 2,5 kV; In/Supply 2,5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 V.UmgebungsbedingungenBetriebstemperaturTemperaturgrenzen -40 bis +70 °C.Lagertemperaturgrenzwerte -45 bis +80 °C.MontageTypDIN-Rail 35 mm, mit oder ohne Power Bus.Gewichtetwa 130 gAnschlussdurch polarisierte, steckbare und trennbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm² (13 AWG).AbmessungenBreite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Status: AKTIVKanäle: 1Technische Daten:Versorgungsspannung: 24 Vdc nom (18 bis 30 Vdc)Stromverbrauch: 30 mA @ 24 VdcVerlustleistung: 0.6 W @ 24 VdcEingang: Millivolt oder jede Art von Thermoelement innerhalb des EingangsbereichsEingangsbereich: -10 bis +100 mVOAusgang: Millivolt, linear, -10 bis +100 mVAnsprechzeit: ≤ 20 ms (10 bis 90 % Schritt)Isolierung: In/Out 2,5 kV; In/Supply 2,5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 VOBetriebstemperatur: -40 bis +70 °CLagertemperatur: -45 bis +80 °CMontage: DIN-Schiene 35 mmGewicht: ca. 130 gAbmessungen: 12.5 x 123 x 120 mm
