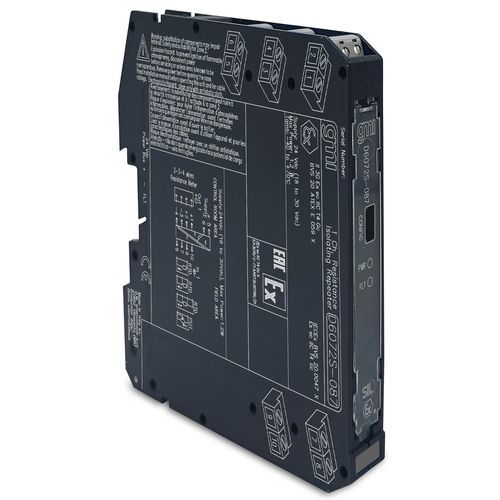

Strom-Repeater D6072S-087

für DIN-Schiene

Der Widerstandsverstärker D6072-087 akzeptiert einen Widerstands-/RTD- oder Sendepotentiometersensor und wiederholt den Widerstand mit Isolierung, geeignet für Anwendungen, die SIL 2-Niveau in sicherheitsrelevanten Systemen für Hochrisikoindustrien erfordern.SIL 2 / SC 3Installation in Zone 2Installation in Div. 22/3/4-Draht-Widerstands-/RTD- oder PotentiometereingangBurnout-FehlererkennungVoll programmierbare BetriebsparameterHohe GenauigkeitDrei-Port-Isolierung, Eingang/Ausgang/VersorgungTechnische Spezifikationen:Versorgung: 24 Vdc nom (18 bis 30 Vdc), verpolungssicherStromaufnahme: 35 mA @ 24 Vdc mit 1 mA Erregungsstrom, typischVerlustleistung: 0.85 W @ 24 Vdc mit 1 mA Erregerstrom, typischEingangstyp: 2-3-4-Draht-Widerstand oder 2 ÜbertragungspotentiometerEingangszeit: von 50 ms bis 500 msEingangsbereich: 0 bis 4 kΩMesswiderstandsstrom: ≤ 0,15 mAAusgangstyp: 2-3-4-Leiter-WiderstandÜbertragungskennlinie: linear, skaliert oder kundenspezifischAnsprechzeit: 10 bis 90 %-Schritt: ≤ 10,0 ms (langsam), ≤ 1,2 ms (schnell)Ausgangsbereich: 0 bis 400 ΩErregungsstrom: 0,1 bis 10 mAFehlerart: Durchbrennen / Interner Fehler. Der Ausgang spiegelt den Fehlerzustand über die Erzwingung eines hohen Skalenwerts (450 Ω) wider. Der Fehlerzustand wird auch über den BUS und die rote LED auf der Frontplatte signalisiert.Eingangs-/Ausgangsleistung: 24 V Versorgung, 23 ± 1 °C Umgebungstemperatur, langsamer Integrationsmodus, 4-Leiter-Konfiguration für RTD, Eingangs-/Ausgangsbereich 10 bis 400 ΩKalibrierungs- und Linearitätsgenauigkeit: ≤ 200 mΩ typisch (Erregerstrom ≥ 1 mA); ≤ 300 mΩ typisch (0.5 mA ≤ Erregerstrom < 1 mA)Temperatureinfluss: ± 20 mΩ/°C, typisch (Erregerstrom ≥ 1 mA)Isolationsprüfspannung: In/Out 2,5 kV; In/Supply 2,5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 VOBetriebstemperatur: -40 bis +70 °CLagertemperatur: -45 bis +80 °CMontage: DIN-Schiene 35 mm, mit oder ohne Power BusGewicht: ca. 130 gAnschluss: durch polarisierende Steck-Trenn-Schraubklemmenblöcke für Anschlüsse bis 2,5 mm² (13 AWG)Abmessungen: Breite 12,5 mm, Tiefe 123 mm, Höhe 120 mmKanäle: 1Status: AKTIV
