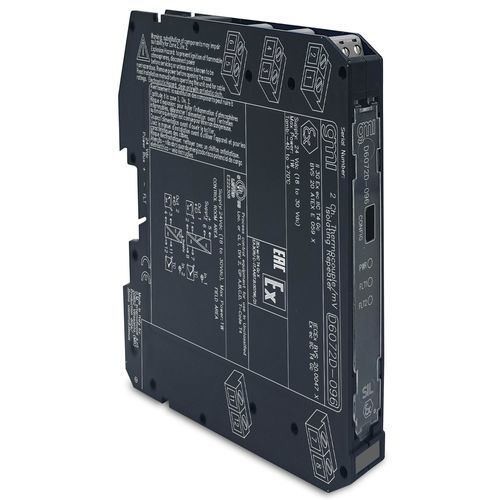

Strom-Repeater D6072D-096

für DIN-Schiene

SIL2 Thermocouple/mV RepeaterDer Thermocouple/mV Repeater D6072-096 akzeptiert ein Gleichstromsignal mit niedrigem Pegel von einem Millivolt- oder Thermoelement-Sensor und wiederholt das Signal mit Isolierung. Er eignet sich für Anwendungen, die den SIL 2-Level in sicherheitsrelevanten Systemen für Hochrisikoindustrien erfordern. SIL 2 / SC 3Installation in Zone 2Installation in Div. 2mV- oder Thermoelement-EingangAusgangsduplizierungVollständig programmierbare BetriebsparameterHohe Genauigkeit, µP-gesteuerter A/D-WandlerDrei-Port-Isolierung, Eingang/Ausgang/VersorgungHohe Dichte, zwei Kanäle pro EinheitTechnische Spezifikationen:Versorgung:Spannung: 24 Vdc nom (18 bis 30 Vdc), verpolungssicherStromaufnahme: 35 mA @ 24 Vdc, typischVerlustleistung: 0.85 W @ 24 Vdc, typischEingang:Typ: Millivolt oder jede Art von Thermoelement innerhalb des EingangsbereichsIntegrationszeit: 75 ms (schnell), 375 ms (langsam), vom Benutzer wählbarEingangsbereich: -10 bis +100 mVThermoelement-Ausbrennstrom: ≤ 50 µAAusgang:Typ: MillivoltÜbertragungskennlinie: linearAnsprechzeit: ≤ 20 ms (10 bis 90 % Schritt)Ausgangsbereich: -10 bis +100 mVFehler:Typ: Der Ausgang spiegelt einen Burnout/internen Fehlerzustand über einen hohen Skalenwert (+110 mV) wider, der erzwungen wird. Der Fehlerzustand wird auch über BUS und rote LED auf der Frontplatte signalisiert.Eingangsleistung:Ref. Bedingungen: 24 V Versorgung, 23 ± 1 °C Umgebungstemperatur, langsamer IntegrationsmodusKalibrierungs- und Linearitätsgenauigkeit: ≤ ± 10 µVTemperatureinfluss: ≤ ± 3 µV/°C, typischAusgangsleistung:Ref. Bedingungen: 24 V Versorgung, 23 ± 1 °C Umgebungstemperatur, langsamer IntegrationsmodusKalibrierungs- und Linearitätsgenauigkeit: ≤ ± 10 µTemp.-Einfluss: ≤ ± 3 µV/°C, typischIsolation:Prüfspannung: In/Out 2,5 kV; In/Supply 2,5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 VEUmgebungsbedingungen:Betriebstemperatur: -40 bis +70 °CLagertemperatur: -45 bis +80 °CMontage:Typ: DIN-Schiene 35 mm, mit oder ohne Power BusGewicht: ca. 135 gAnschluss: durch polarisierte Steck-Trenn-Schraubklemmenblöcke zur Aufnahme von Anschlüssen bis 2,5 mm² (13 AWG)Abmessungen: Breite 12,5 mm, Tiefe 123 mm, Höhe 120 mmKanäle: 2Status: AKTIV
