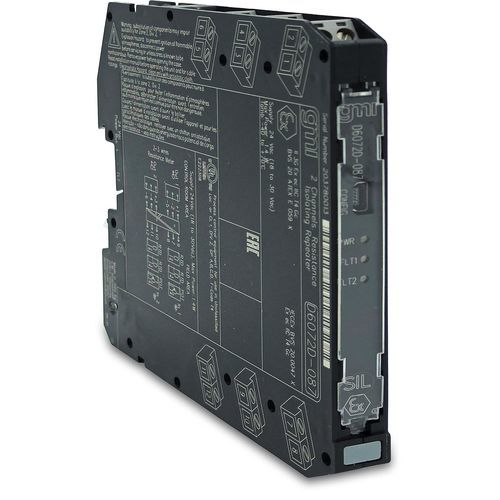

Strom-Repeater D6072D-087

ATEXfür DIN-Schiene

SIL2-WiderstandsverstärkerDer Widerstandsverstärker D6072-087 nimmt einen Widerstands-/RTD- oder Sendepotentiometersensor auf und wiederholt den Widerstand mit Isolierung, geeignet für Anwendungen, die SIL 2-Niveau in sicherheitsbezogenen Systemen für Hochrisikoindustrien erfordern.SIL 2 / SC 3Installation in Zone 2Installation in Div. 22/3/4Drahtwiderstand./RTD oder Potentiometer-EingangBurnout-FehlererkennungVoll programmierbare BetriebsparameterHohe GenauigkeitDrei-Port-Isolierung, Eingang/Ausgang/VersorgungHohe Dichte, zwei Kanäle pro GerätTechnische DatenVersorgungSpannung24 Vdc nom (18 bis 30 Vdc), verpolungssicherStromaufnahme37 mA @ 24 Vdc mit 1 mA Erregerstrom, typisch.Verlustleistung0,9 W @ 24 Vdc mit 1 mA Erregerstrom, typisch.EingangTyp2-3-Draht-Widerstand oder 2 Sendepotentiometer.Integrationszeitvon 50 ms bis 500 ms.Eingangsbereich0 bis 4 kΩ.Messwiderstandsstrom≤ 0,15 mA.AusgangTyp2-3-Draht-WiderstandÜbertragungskennlinielinear, skaliert oder kundenspezifisch.Ansprechzeit10 bis 90 %-Schritt: ≤ 10,0 ms (langsam), ≤ 1,2 ms (schnell).Ausgangsbereich0 bis 400 Ω.Erregerstrom0,1 bis 10 mA.FehlertypBurnout / Interner Fehler. Der Ausgang spiegelt den Fehlerzustand über den Highscale (450 Ω) Wert Forcing wider. Der Fehlerzustand wird auch über den BUS und die rote LED auf der Frontplatte signalisiert.Input to out performanceRef. Bedingungen24 V Versorgung, 23 ± 1 °C Umgebungstemperatur, langsamer Integrationsmodus, 3-Leiter-Konfiguration für RTD, Eingangs-/Ausgangsbereich 10 bis 400 Ω.Kalibrier- und Linearitätsgenauigkeit≤ 200 mΩ typisch (Erregerstrom ≥ 1 mA); ≤ 300 mΩ typisch (0,5 mA ≤ Erregerstrom Temp. Einfluss± 20 mΩ/°C, typisch (Erregerstrom ≥ 1 mA).IsolationPrüfspannungIn/Out 2,5 kV; In/Supply 2.5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 V.UmgebungsbedingungenBetriebstemperaturgrenzwerte -40 bis +70 °C.Lagertemperaturgrenzwerte -45 bis +80 °C.MontageTypDIN-Rail 35 mm, mit oder ohne Power Bus.Gewichtetwa 135 gAnschlussdurch polarisierte steckbare Trennschraubklemmenblöcke zur Aufnahme von Anschlüssen bis zu 2,5 mm² (13 AWG).AbmessungenBreite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Status: ACTIVKanäle: 2ZertifizierungenATEX: DEKRA ATEX D6072 Series English CertificateEMC: D5000/D6000 EAC EMC Declaration of ConformityEx: EAC Ex Certificate for D6000 and TB/TBE SeriesEx: UL-cUL D6072, D6072-087, D6072-096, D6072-099 DivisionsIECEx: DEKRA IECEx D6072 Series English CertificateMetrological: Weißrussland, Kasachstan, Russland Zertifikate für D5000/D6000 SerieSIL: TUV IT 25 SIL 0636 SIL Zertifikat ZusammenfassungKonformitätserklärungenEU Konformitätserklärung von D6072Konformitätserklärung G3 KonformitätMerkmale / Technische DatenProdukt: D6072D-087Typ: SIL2-WiderstandsrepeaterEingang: 2/3/4-Draht-Widerstand/RTD oder PotentiometerAusgang: 2-3 DrahtwiderstandKanäle: 2Montage: DIN-Schiene 35 mmBetriebstemperatur: -40 bis +70 °CAbmessungen: 12.5 x 123 x 120 mmGewicht: ca. 135 gStatus: AKTIV
