Strom-Repeater D6038SC

für DIN-Schieneuniversell

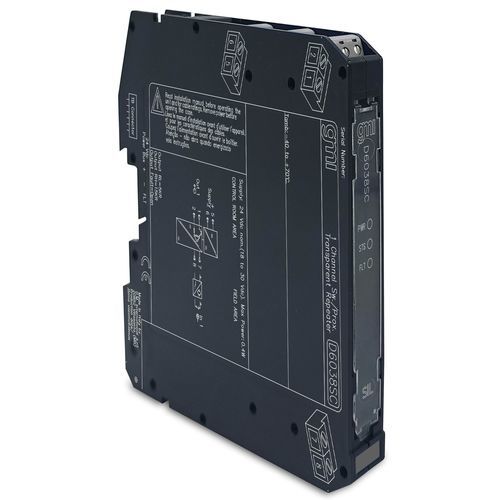

SIL3 Line-Fault Transparent Switch/Proximity RepeaterDer Switch/Proximity Detector Repeater D6038 ist ein Modul, das sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikobranchen die Stufe SIL 3 erfordern. Das Gerät kann für Schalter oder Näherungsdetektoren konfiguriert werden und gibt den Eingangszustand an den Ausgang weiter. Der Ausgangsanschluss kann zwei verschiedene Impedanzwerte annehmen (RL oder RH) oder er kann vollständig geöffnet werden. Der Ausgang des Moduls wiederholt den Eingangszustand entsprechend der folgenden Entsprechung: niedriger Eingangszustand → RL, hoher Eingangszustand → RH. Alternativ dazu kann der Ausgang so konfiguriert werden, dass er den Eingangszustand invertiert. In beiden Fällen öffnet sich der Ausgang, wenn ein Fehler (Unterbrechung oder Kurzschluss) am entsprechenden Eingang auftritt.SIL 3 / SC 3Feldunterbrechungs- und KurzschlusserkennungFeldfehler-Universalspiegelung an SPS DITDrei Port-Isolierung, Eingang/Ausgang/VersorgungFeldprogrammierbarkeit durch DIP-SchalterHohe Dichte, zwei Kanäle pro EinheitStatus: AKTIVKanäle: 1VersorgungSpannung24 Vdc nom. (18 bis 30 Vdc), verpolungssicher.Stromaufnahme15 mA @ 24 Vdc, typisch.Verlustleistung0,4 W @ 24 Vdc, typisch.EingangEingangsschaltstrompegelEIN ≥ 2,1 mA, AUS ≤ 1,2 mA.Offener FehlerStrom ≤ 0,05 mA.KurzschlussWiderstand ≤ 100 Ω.No FaultCurrent ≥ 0.35 mA und Widerstand ≥ 360 Ω.Input equivalent source8 V 1 kΩ typical (8 V no load, 8 mA short).OutputTypeVoltage free SPST solid-state relays, with series (RL) and parallel (RH-RL) resistances, ±5% tolerance.Fehlerimpedanz> 1 MΩ.Maximale Spannung30 Vdc.Ansprechzeit500 µs.Frequenzgangmaximal1 kHz.IsolationPrüfspannungIn/Out 1,5 kV; In/Supply 1,5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 V.UmgebungsbedingungenBetriebstemperaturTemperaturgrenzen -40 bis +70 °C.LagertemperaturTemperaturgrenzen -45 bis +80 °C.MontageTypDIN-Rail 35 mm, mit oder ohne Power Bus oder auf kundenspezifischer Term. Gewicht:ca. 120 g.AnschlussDurch polarisierte, steckbare und trennbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm² (13 AWG).AbmessungenBreite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Zertifizierungen:EMC: D5000/D6000 EAC EMC-Konformitätserklärung (Eurasische Gemeinschaft, CONTROL, 2024-09-26)SIL: TUV IT 25 SIL 0634 SIL-Zertifikat Zusammenfassung (International, TUV_SUD, 2025-09-19)Konformitätserklärungen:EU-Konformitätserklärung für die Serie D6000Konformitätserklärung G3-KonformitätTechnische Daten:Produkt: D6038SCMarke: G.M. InternationalStatus: ACTIVKanäle: 1Versorgungsspannung: 24 Vdc nom. (18 bis 30 Vdc)Stromverbrauch: 15 mA @ 24 VdcVerlustleistung: 0.4 W @ 24 VdcEingangsschaltstrompegel: ON ≥ 2,1 mA, OFF ≤ 1,2 mAOpen Fault: Strom ≤ 0,05 mKurzschluss: Widerstand ≤ 100 ΩNo Fault: Strom ≥ 0,35 mA und Widerstand ≥ 360 ΩEingangsäquivalentquelle: 8 V 1 kΩ typischAusgangstyp: Spannungsfreie SPST-Solid-State-RelaisFehlerimpedanz: > 1 MΩMax. Ausgangsspannung: 30 VdcAnsprechzeit: 500 µsFrequenzgang: 1 kHz maxIsolationsprüfspannung: In/Out 1,5 kV; In/Supply 1,5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 VOBetriebstemperatur: -40 bis +70 °CLagertemperatur: -45 bis +80 °CMontage: DIN-Schiene 35 mmGewicht: ca. 120 gAnschluss: Steckbare Trennschraubklemmen bis 2,5 mm² (13 AWG)Abmessungen: 12.5 x 123 x 120 mm
