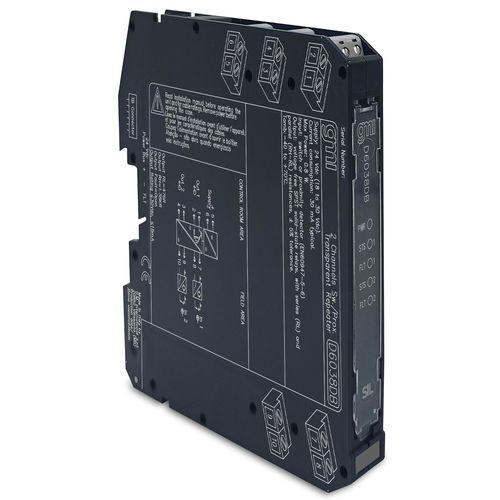

Strom-Repeater D6038DB

für DIN-Schieneuniversell

Der Switch/Proximity Detector Repeater D6038 ist ein Modul, das sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikobranchen die SIL 3-Stufe erfordern. Das Gerät kann für Schalter oder Näherungsdetektoren konfiguriert werden und gibt den Eingangszustand an den Ausgang weiter. Der Ausgangsanschluss kann zwei verschiedene Impedanzwerte annehmen (RL oder RH) oder er kann vollständig geöffnet werden. Der Ausgang des Moduls wiederholt den Eingangszustand entsprechend der folgenden Entsprechung: niedriger Eingangszustand -> RL, hoher Eingangszustand -> RH. Alternativ kann der Ausgang auch so konfiguriert werden, dass er den Eingangszustand invertiert. In beiden Fällen öffnet sich der Ausgang, wenn ein Fehler (Unterbrechung oder Kurzschluss) am entsprechenden Eingang auftritt.SIL 3 / SC 3Feldunterbrechungs- und KurzschlusserkennungFeldfehler-Universalspiegelung zu PLC DITDrei Port-Isolierung, Eingang/Ausgang/VersorgungFeldprogrammierbarkeit durch DIP-SchalterHohe Dichte, zwei Kanäle pro EinheitStatus: AKTIVKanäle: 2Technische DatenVersorgungSpannung24 Vdc nom. (18 bis 30 Vdc), verpolungssicher.Stromaufnahme30 mA @ 24 Vdc, typisch.Verlustleistung1,0 W @ 24 Vdc, typisch.EingangEingangsschaltstrompegelEIN ≥ 2,1 mA, AUS ≤ 1,2 mA.Offener FehlerStrom ≤ 0,05 mA.KurzschlussWiderstand ≤ 100 Ω.No FaultCurrent ≥ 0.35 mA und Widerstand ≥ 360 Ω.Input equivalent source8 V 1 kΩ typical (8 V no load, 8 mA short).OutputTypeVoltage free SPST solid-state relays, with series (RL) and parallel (RH-RL) resistances, ±5% tolerance.Fehlerimpedanz> 1 MΩ.Maximale Spannung30 Vdc.Ansprechzeit500 µs.Frequenzgangmaximal1 kHz.IsolationPrüfspannungIn/Out 1,5 kV; In/Supply 1,5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 V.UmgebungsbedingungenBetriebstemperaturTemperaturgrenzen -40 bis +70 °C.LagertemperaturTemperaturgrenzen -45 bis +80 °C.MontageTypDIN-Rail 35 mm, mit oder ohne Power Bus oder auf kundenspezifischer Term. Gewichtca. 135 g.AnschlussDurch polarisierte steckbare, trennbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm² (13 AWG).AbmessungenBreite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.ZertifizierungenEMC: D5000/D6000 EAC EMC-Konformitätserklärung (Eurasische Gemeinschaft, ЕАЭС N RU Д-IT.PA08.B.82326/24, CONTROL, 2024-09-26)SIL: TUV IT 25 SIL 0634 SIL Certificate Summary (International, TUV IT 25 SIL 0634, TUV_SUD, 2025-09-19)KonformitätserklärungenEU-Konformitätserklärung für die Serie D6000Konformitätserklärung für die Einhaltung von G3Merkmale / Technische DatenProdukt: D6038DBTyp: Schalter-/Näherungsmelder-RepeaterKanäle: 2SIL-Stufe: 3Eingang: Schalter oder NäherungsdetektorenAusgang: SPST-Solid-State-RelaisIsolierung: Drei Anschlüsse (Eingang/Ausgang/Versorgung)Montage: DIN-Schiene 35 mmAbmessungen: 12.5 x 123 x 120 mmGewicht: 135 gBetriebstemperatur: -40 bis +70 °C
