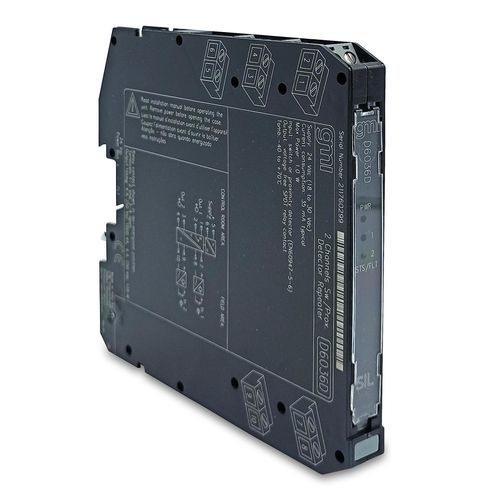

Strom-Repeater D6036D

für DIN-Schiene

SIL2 Switch/Proximity Relay-Out RepeaterDer Switch/Proximity Detector Repeater D6036 ist ein Modul, das sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikobranchen die Stufe SIL 2 erfordern. Das Gerät kann für Schalter oder Näherungsdetektoren konfiguriert werden und gibt den Eingangszustand an einen Relaiskontakt weiter. Die wählbare Fehlererkennungsschaltung ist für Näherungsschalter oder Schalter mit Leitungsendwiderständen verfügbar. Bei Bedarf kann der Ausgang auch invertiert werden.SIL 2 / SC 3Relaisausgang mit hoher Spannung/StromstärkeFeldunterbrechungs- und KurzschlusserkennungFeldprogrammierbarkeit über DIP-SchalterDrei Port-Isolierung, Eingang/Ausgang/VersorgungHohe Dichte, zwei Kanäle pro GerätTechnische Daten:Versorgungsspannung24 Vdc nom (18 bis 30 Vdc), verpolungssicher.Stromaufnahme35 mA @ 24 Vdc mit Kurzschluss-Eingang und angezogenem Relais, typisch.Verlustleistung0,85 W @ 24 Vdc mit Kurzschluss-Eingang und angezogenem Relais, typisch.EingangEingangsschaltstrompegelEIN ≥ 2,1 mA, AUS ≤ 1,2 mA.Fehlerstrompegeloffener Fehler ≤ 0,2 mA, kurzer Fehler ≥ 6,8 mA.Eingangsäquivalentquelle8 V 1 kΩ typisch (8 V ohne Last, 8 mA kurz).AusgangTypSpannungsfreier SPST-Relaiskontakt.KontaktmaterialAg-Legierung (Cd-frei), vergoldet.Kontaktbelastbarkeit4 A 250 Vac 1000 VA, 4 A 250 Vdc 120 W (ohmsche Last).Kontakt-Mindestschaltstrom1 mA.DC- und AC-Lastschaltvermögensiehe Bedienungsanleitung.Mechanische / elektrische Lebensdauer5 * 10⁶ / 3 * 10⁴ Betrieb, typisch.Betätigungs- / Auslösezeit8 / 4 ms, typisch.Frequenzgang10 Hz maximal.IsolationPrüfspannungI.S. In/Out 1.5 kV; I.S. In/Supply 1,5 kV; I.S. In/ I.S In 500 V; Out/Supply 1,5 kV; Out/Out 1,5 kV.UmgebungsbedingungenBetriebstemperaturgrenzwerte -40 bis +70 °C.Lagertemperaturgrenzwerte -45 bis +80 °C.SicherheitsbeschreibungAusrüstungZugehörige Geräte und funkenfreie elektrische Ausrüstung.SicherheitsparameterUo = 10,5 V, Io = 22 mA, Po = 56 mW an Klemmen 7-8, 9-10. Um = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70 °C.MontageTypDIN-Rail 35 mm, mit oder ohne Power Bus.Gewichtetwa 135 g.Anschlussdurch polarisierte steckbare Trenn-Schraubklemmenblöcke zur Aufnahme von Anschlüssen bis zu 2,5 mm² (13 AWG).AbmessungenBreite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Status: ACTIVKanäle: 2Zertifizierungen:EMC: D5000/D6000 EAC EMC-Konformitätserklärung (Eurasische Gemeinschaft, ЕАЭС N RU Д-IT.PA08.B.82326/24, CONTROL, 2024-09-26)SIL: TUV IT 25 SIL 0635 SIL Certificate Summary (International, TUV IT 25 SIL 0635, TUV_SUD, 2025-09-19)
