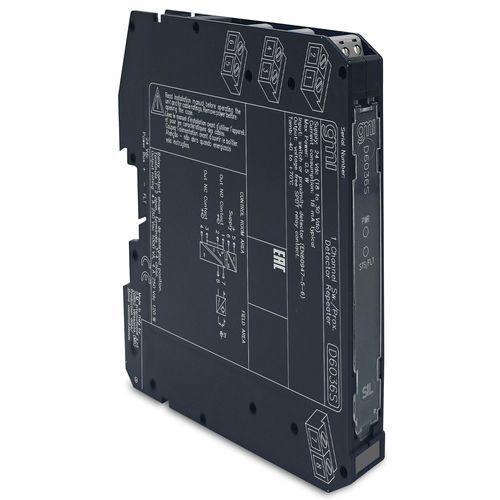

Strom-Repeater D6036S

für DIN-Schiene

SIL2 Switch/Proximity Relay-Out RepeaterDer Switch/Proximity Detector Repeater D6036 ist ein Modul, das sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikobranchen die Stufe SIL 2 erfordern. Das Gerät kann für Schalter oder Näherungsdetektoren konfiguriert werden und gibt den Eingangszustand an einen Relaiskontakt weiter. Die wählbare Fehlererkennungsschaltung ist für Näherungsschalter oder Schalter mit Endwiderständen verfügbar. Bei Bedarf kann der Ausgang auch invertiert werden.SIL 2 / SC 3Relaisausgang mit hoher Spannung/StromstärkeFeldunterbrechungs- und KurzschlusserkennungFeldprogrammierbarkeit über DIP-SchalterDrei Port-Isolierung, Eingang/Ausgang/VersorgungHohe Dichte, zwei Kanäle pro GerätStatus: AKTIVKanäle: 1Technische DatenVersorgungSpannung24 Vdc nom (18 bis 30 Vdc), verpolungssicherStromaufnahme18 mA @ 24 Vdc bei Kurzschluss-Eingang und angezogenem Relais, typisch.Verlustleistung0,45 W @ 24 Vdc bei Kurzschluss-Eingang und angezogenem Relais, typisch.EingangEingangsschaltstrompegelEIN ≥ 2,1 mA, AUS ≤ 1.2 mA.Fehlerstrompegeloffener Fehler ≤ 0,2 mA, Kurzschluss ≥ 6,8 mA.Eingangsäquivalentquelle8 V 1 kΩ typisch (8 V ohne Last, 8 mA kurz).AusgangTypSpannungsfreier SPDT-Relaiskontakt.KontaktmaterialAg-Legierung (Cd-frei), vergoldet.Kontaktbelastbarkeit4 A 250 Vac 1000 VA, 4 A 250 Vdc 120 W (ohmsche Last).Kontakt min. schaltstrom1 mA.DC- und AC-Lastschaltvermögensiehe Bedienungsanleitung.Mechanische / elektrische Lebensdauer5 * 10⁶ / 3 * 10⁴ Betrieb, typisch.Betätigungs- / Auslösezeit8 / 4 ms, typisch.Frequenzgang10 Hz maximal.IsolationPrüfspannungI.S. In/Out 1,5 kV; I.S. In/Supply 1,5 kV; I.S. In/ I.S In 500 V; Out/Supply 1.5 kV; Out/Out 1,5 kV.UmgebungsbedingungenBetriebstemperaturgrenzwerte -40 bis +70 °C.Lagertemperaturgrenzwerte -45 bis +80 °C.SicherheitsbeschreibungAusrüstungZugehörige Geräte und nicht funkende elektrische Ausrüstung.SicherheitsparameterUo = 10,5 V, Io = 22 mA, Po = 56 mW an Klemmen 7-8, 9-10. Um = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70 °C.MontageTypDIN-Rail 35 mm, mit oder ohne Power Bus.Gewichtetwa 120 g.Anschlussdurch verpolungssichere, steckbare und trennbare Schraubklemmenblöcke zur Aufnahme von Anschlüssen bis zu 2.5 mm² (13 AWG).AbmessungenBreite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Zertifizierungen:EMV: D5000/D6000 EAC EMV-Konformitätserklärung (Eurasische Gemeinschaft, ЕАЭС N RU Д-IT.PA08.B.82326/24, CONTROL, 2024-09-26)SIL: TUV IT 25 SIL 0635 SIL Certificate Summary (International, TUV IT 25 SIL 0635, TUV_SUD, 2025-09-19)Konformitätserklärungen:EU-Konformitätserklärung für die Serie D6000Konformitätserklärung für die Einhaltung von G3Merkmale / Technische Daten:Produkttyp: SIL2-Schalter/Proximity-Relais-AusgangsrepeaterKanäle: 1Relaisausgang: Hohe Spannung/StrombelastbarkeitFeldunterbrechungs- und KurzschlusserkennungProgrammierbarkeit: DIP-SchalterIsolierung: Drei Anschlüsse (Eingang/Ausgang/Versorgung)Montage: DIN-Schiene 35 mmAbmessungen: 12.5 x 123 x 120 mmGewicht: ~120 gBetriebstemperatur: -40 bis +70 °CLagertemperatur: -45 bis +80 °C
