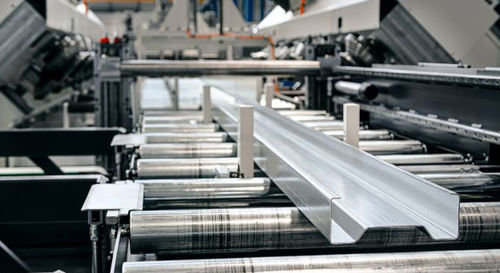

Profiliermaschine für C-Profile

für Regalschränkefür Profilefür Regalschränke

Übersicht

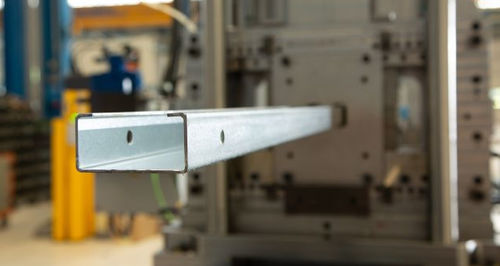

Rollform-Lösungen zur kontinuierlichen Herstellung von Ständern und Querträgern für Zwischengeschoss- und Regalsysteme. Die Anlagen sind für C- und Sigma-Profile ausgelegt und bieten Produktionsgeschwindigkeit, Wiederholgenauigkeit und präzise Maßhaltigkeit strukturgebender Komponenten.

Technische Hauptmerkmale

• Blechdickenbereich: bis zu 5 mm (0,20 in); das Datenblatt nennt zudem bis zu 3,5 mm (7 gauge)
• Produktionsgeschwindigkeit: bis zu 20 m/min (65,6 ft/min)
• Rüstzeiten:
  • TWIN-Technologie: weniger als 5 Minuten
  • PRO-Konfiguration mit wechselbaren Kassetten: weniger als 1 Stunde
• Profil­längen: von 1.500 mm bis 6.000 mm (59 in – 236 in)
• Maximale Profilabmessungen: bis L 300 × H 100 mm (11,8 in × 3,9 in)
• Profilarten: C und Sigma
• Flexible Rollformtechnik: wechselbare Kassetten; Twin-Option

Hilfstechnologien für das Rollformen

• Richtsystem
• Stanzsystem
• Schneidsystem

Inline‑Optionen

• Automatisches Coil-Ladesystem
• Blechverbindungs-Einheit
• Schneller Werkzeugwechsel
• Automatisches Entladesystem
• Automatisches Stapeln, Verpacken, Umreifen und Etikettieren

Endproduktqualität
Kontrollierte Oberflächenbeschaffenheit und enge Maßtoleranzen ermöglichen korrekte Ausrichtung und Verbindung von Ständern und Querträgern, wodurch Nacharbeiten und Durchbiegungen minimiert werden.

Software und Industrie 4.0
Die Software Gasparini optimiert den Produktionsablauf und vereinfacht das Linienmanagement:

• Bedieneroberflächen für Produktionssteuerung und Überwachung
• ERP‑Integration: bidirektionale Anbindung zur Synchronisation von Aufträgen, Rezepten und Produktionsdaten
• Flexibler Datenimport/export für Reporting und Rückverfolgbarkeit

Kundenvorteile

• Reduzierte Rüstzeiten und erhöhte Produktionsflexibilität
• Hochpräzise Teile, montagebereit mit minimalem Nachbearbeitungsaufwand
• Höherer Automatisierungsgrad und weniger manuelle Eingriffe
• Produktionsdaten‑Traceability zur Unterstützung operativer Entscheidungen

Maßgeschneiderte Rollform‑Lösungen
Kalt-Rollformlinien für strukturelle Profile, ausgelegt auf kontinuierliche Produktion, einfache Bedienung und Integration in digitale Fertigungsumgebungen. Konfigurationen für Hersteller von Regalsystemen und Zwischengeschossen, die Präzision und Reproduzierbarkeit verlangen.

Technisches Datenblatt
Dicke: bis zu 3,5–5 mm
Produktionsgeschwindigkeit: bis zu 20 m/min (65,6 ft/min)
Rüstzeit: TWIN < 5 min / PRO < 1 Stunde
Flexible Rollformtechnik: wechselbare Kassetten; Twin‑Option

Technische Spezifikationen

• Blechdickenbereich: bis zu 5 mm (0,20 in); Datenblatt nennt auch bis zu 3,5 mm (7 gauge)
• Produktionsgeschwindigkeit: bis zu 20 m/min (65,6 ft/min)
• Rüstzeiten: TWIN < 5 min; PRO‑Konfiguration < 1 Stunde
• Profillängen: 1.500 mm – 6.000 mm (59 in – 236 in)
• Maximale Profilabmessungen: bis L 300 × H 100 mm (11,8 in × 3,9 in)
• Profilarten: C und Sigma
• Flexible Rollformtechnik: wechselbare Kassetten; Twin‑Option
• Hilfssysteme: Richten, Stanzen, Schneiden
• Inline‑Optionen: Coil‑Beladung, Blechverbindung, Schnellwechsel, automatische Entladung, Stapeln/Verpacken/Umreifen/Etikettieren
• Software/Industrie 4.0: Bedieneroberflächen, bidirektionale ERP‑Integration, flexibler Datenimport/export
