Profilieranlage für Fußgängerbrücken

für ProfileMetallprofilautomatisch

Übersicht

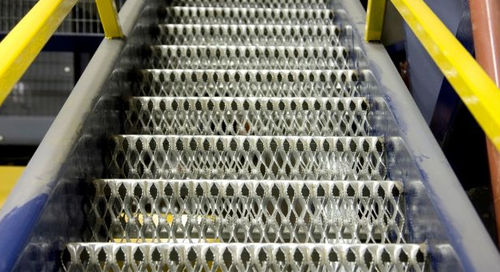

Die Gasparini-Profilieranlagen für Laufstege und industrielle Gitterrostsysteme sind für Hersteller konzipiert, die dimensionsgenaue Wiederholbarkeit, kontrollierte Oberflächenqualität und hohe Betriebseffizienz benötigen. Die Anlagen eignen sich zur Produktion von Profilen für Zwischenböden, Zugangsplattformen und Sicherheitsgitter.

Technische Daten der Anlage
Materialstärke: bis zu 3,0 mm
Maximale Produktionsgeschwindigkeit: bis zu 20 m/min
Typische Rüstzeiten: TWIN weniger als 5 Min.; PRO weniger als 1 Std.
Flexible Profiliertechnologie: austauschbare Kassetten, TWIN- und PRO-Lösungen

Wesentliche technische Daten

• Materialstärke: bis zu 3,0 mm
• Produktionsgeschwindigkeit: bis zu 20 m/min
• Profiliertechnologie: TWIN und PRO
• Rüstzeiten:
  • TWIN: weniger als 5 Minuten
  • PRO: weniger als 1 Stunde
• Profillängen: von 1.500 mm bis 4.500 mm
• Maximale Profildimensionen: L 800 × H 125 mm

Hilfstechnologien für das Profilieren

• Richtsystem
• Punziersystem
• Schnittsystem
• Prägesystem

Inline-Optionen

• Automatisches Coil-Ladesystem
• Blechverbindungs-Einheit
• Schnellwechsel-Schneidwerkzeug-System
• Automatisches Entladesystem
• Stapeln, Verpacken, Umreifen und Etikettieren

Maßliche und funktionale Qualität

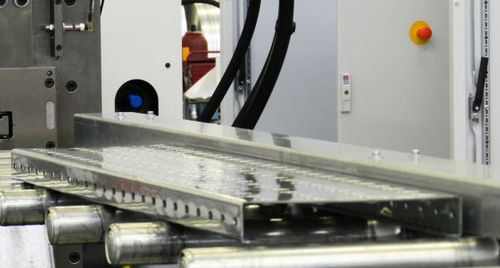

Für Laufstege und Sicherheitsgitter sind enge Toleranzen und Oberflächenqualität erforderlich, um einen präzisen und sicheren Zusammenbau zu gewährleisten. Die Integration von Profilieren und Inline-Schneiden reduziert das Rückfedern (spring-back) und minimiert Nacharbeiten, sodass montagefertige Teile geliefert werden.

Digitale Steuerung und IT-Integration

• Intuitive Bedienerschnittstellen zur Liniensteuerung und -überwachung
• Funktionen zur Überwachung der Leistung und zur Erfassung von Produktionsdaten
• ERP-Integration: bidirektionaler Datenaustausch zur Synchronisation von Aufträgen, Losgrößen und Produktionsrezepten
• Kompatibilität mit verschiedenen Import/Export-Formaten für Reporting und Qualitätskontrolle

Kundennutzen

• Verringerte Rüstzeiten und gesteigerte tatsächliche Produktivität
• Konstante Toleranzen, weniger Ausschuss und Nacharbeit
• Höherer Automatisierungsgrad und reduzierte manuelle Eingriffe
• Vollständige Rückverfolgbarkeit der Produktionsdaten für datenbasierte Entscheidungen

Warum Gasparini
Maßgeschneiderte Profilieranlagen für Laufstege: Systeme, die auf hohe Wiederholbarkeit, Bedienerfreundlichkeit und vollständige Integration in Unternehmens-IT ausgelegt sind. Von schnellen Werkzeugwechseln bis zur erweiterten Datenerfassung sind die Anlagen darauf ausgelegt, Effizienz, Qualität und Kostenkontrolle zu verbessern.

Hinweis
Zum Fotografieren wurden Abdeckungen und Schutzvorrichtungen entfernt. Alle Sicherheitsvorrichtungen müssen für den sicheren Betrieb installiert sein.

Eigenschaften / technische Spezifikationen

• Materialstärke: bis zu 3,0 mm
• Produktionsgeschwindigkeit: bis zu 20 m/min
• Profiliertechnologien: TWIN und PRO
• Rüstzeiten: TWIN < 5 Minuten; PRO < 1 Stunde
• Profillängen: 1.500–4.500 mm
• Maximale Profildimensionen: L 800 × H 125 mm
