Profiliermaschine für Regalschränke

für Profilefür C-Profilefür Regaltraverse

Übersicht

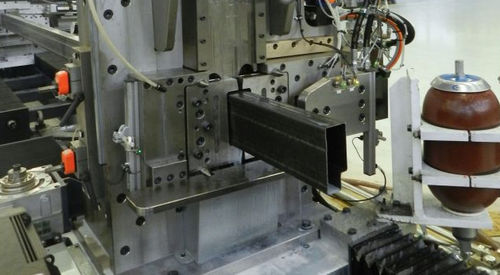

Wir entwerfen und liefern Rollformlinien zur Herstellung von Balken und Querverstrebungen für Industrie-Regalsysteme und Zwischengeschosse. Diese Lösungen sind für Regalsystemhersteller konzipiert, die hohe Produktivität, dimensionsgenaue Wiederholbarkeit und vollständige Prozessintegration benötigen.

Wesentliche technische Merkmale

• Dickenbereich: bis zu 2,0 mm (0,08 in)
• Produktionsgeschwindigkeit: bis zu 60 m/min (197 ft/min)
• Rollformtechnologien: TWIN, PRO
• Rüstzeiten: TWIN unter 5 Minuten; PRO unter 1 Stunde
• Profil­längen: von 1.000 mm bis 6.000 mm (39 in – 236 in)

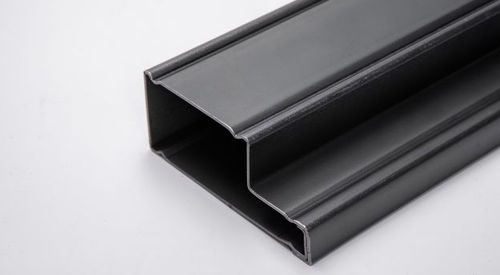

• Beispiele maximaler Profildimensionen: Kastenträger / Stufenträger bis L 60 × H 200 mm (2,4 in × 7,9 in); C-Profile bis L 800 × H 80 mm (31,5 in × 3,1 in)

Hilfstechnologien für das Rollformen

• Richtsystem
• Stanzsystem
• Schneidsystem

In-line Optionen

• Automatisches Coil-Ladesystem
• Bleche-Verbindungs­einheit
• Schneller Werkzeugwechsel
• HF-Automatikschweißanlage für Verbinder
• Automatisches Entladesystem
• Automatisches Stapel-, Verpackungs-, Umreife- und Etikettiersystem

Qualität, Toleranzen und Materialausbeute
Oberflächenqualität und enge Maßtoleranzen sind essenziell für Balken und Querverstrebungen, die präzise verbunden oder ineinandergreifend montiert werden. Der Rollformprozess kombiniert mit optimierter Schneidtechnik reduziert Rückfederungen, verbessert die Endausbeute und minimiert Ausschuss und Nacharbeit.

Software und Industrie 4.0 Integration

• Dedizierte HMI-Schnittstellen zur Steuerung der Rollformlinie
• ERP-Integration für nahtlose Datensynchronisation mit dem Kundenverwaltungssystem
• Kompatibilität und Flexibilität beim Datenimport/-export in mehreren Formaten für Produktion, Rückverfolgbarkeit und Berichterstattung

Vorteile

• Reduzierte Rüstzeiten und höhere Maschinenverfügbarkeit (TWIN für schnelle Rüstvorgänge)
• Dimensionswiederholbarkeit und Oberflächenqualität geeignet für Palettenregalanwendungen
• Modulare und vollständig integrierbare Linien: von Coil bis Stapelung
• Proprietäre Software zur Steigerung der Betriebseffizienz und Berichterstattung

Technische Spezifikationen

• Dicke: bis zu 2,0 mm / 12 Gauge
• Produktionsgeschwindigkeit: bis zu 60 m/min (197 ft/min)
• Rüstzeit: TWIN unter 5 min; PRO unter 1 Stunde
• Flexible Rollformtechnologie: austauschbar, TWIN
• Profillängen: 1.000 mm – 6.000 mm (39 in – 236 in)
• Beispiele maximale Profile: Kastenträger/Stufenträger bis L 60 × H 200 mm; C-Profile bis L 800 × H 80 mm
• Integrierte Hilfsstationen: Richten, Stanzen, Schneiden
• In-line Automatisierungsoptionen: Coil-Ladung, Bleche-Verbindung, Schnellwechsel, HF-Schweißen für Verbinder, Entladung, Stapelung/Verpackung/Umreifen/Etikettierung
• Software-Funktionen: dediziertes HMI, ERP-Integration, Multi-Format Import/Export
